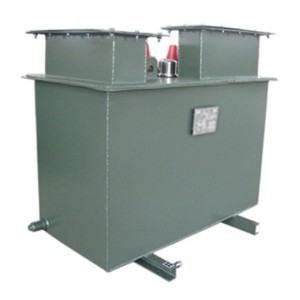

Transformatör: S11-DM serisi yeraltı sıvı doldurulmuş transformatörler

Ürün tanıtımı

Yeraltı transformatörü: çukura monte edilebilen bir dağıtım transformatörü veya kombine transformatör. Genellikle çukura monte edilir, yüzeydeki etkili alanı işgal etmez, görsel etkiyi etkilemez, güç kaynağı ekipmanını ve çevresini uyumlu hale getirir ve dış dünyadan kasıtsız veya kasıtlı zarar görmesini önleyebilir, Ve ekipmanın çevre ortamı ve personeli üzerindeki etkisi de en aza indirilebilir.

Kentsel gelişme ve kentsel güç şebekesi dönüşümünün derinleşmesiyle, yüzey alanını işgal etmeyen güvenli, güvenilir ve yeraltı transformatörleri yavaş yavaş yol aydınlatması, konut elektriği, havaalanları, şehir meydanları, otoyollar, köprüler, tüneller vb.

Ürün özellikleri:

1. yoğun kalabalık merkezi şehirler için özellikle uygun kentsel çevre (bodrum veya mahzenlerde yüklü) için uygundur; 2. sokaklar, otoyollar, köprüler, tüneller, otoparklar, havaalanları, limanlar, turistik yerler vb. için uygun aydınlatma ve güç sistemi: 3. yüksek ve alçak gerilim giriş ve çıkış hatları su geçirmez ve tamamen kapalı, tam yalıtımlı ve tam korumalı kablolama yöntemleri kabul;

4. kutunun kabuğu, tamamen kapatılmış, korozyon önleyici çelik levha veya paslanmaz çelikten yapılmıştır ve bir süre suya batırılabilir; 5. koruma sistemi, operasyonun rahatlığını ve güvenliğini tam olarak dikkate alır, Ve aksesuarlar aynı performansa sahip amerikan cooper şirketi veya yerli yüksek kaliteli ürünlerden yapılmıştır; 6. operasyon çubuğu, kombine transformatör ile aynı çalışma moduna sahip yeraltı transformatörünü çalıştırmak için kullanılır;

7. tamamen ısı dağılımı koşullarının özelliğini göz önünde bulundurarak, transformatör düşük kayıp ve düşük sıcaklık tasarımını benimser; 8. su geçirmez giriş koruması ve otomatik drenaj önlemleri trafo mahzenine monte edilir.

Ürün yapısı

Yeraltı transformatörleri genellikle yüzey alanı işgal etmeyen betonla inşa edilen çukurlara monte edilir ve yüksek voltajlı muhafaza kuyuları ve düşük voltajlı uçlar yeraltı transformatörlerine ve kutu kapaklarına monte edilir.

sigortalar, takılabilir stopler, basınç serbest bırakma valfları, bu aksesuarlar yer üzerinde gözlemlenebilir ve çalıştırılabilir.

Tank paslanmaz çelikten (veya yüksek kaliteli çelik levha çok katmanlı korozyon önleyici teknik önlemler), tamamen kapalı yapı ve kapalı kaynaklı yapı boyunca kullanılabilen sızdırmazlık alanını en aza indirmek için

Toprağın özel ortamında uzun süreli güvenli çalışma.

Yeraltı kombi transformatörünün entegre kontrol cihazı, rs485, kablolu mloden, kablosuz gsm veya kablosuz gprs ile dış dünyaya iletişim sinyalleri gönderebilir. Eğer hiç kullanmazsan

Gprs hattı dış dünyaya iletişim sinyalleri gönderdiğinde, kullanıcıların transformatör işleminin parametrelerini gerçek zamanlı olarak izlemek için yalnızca belirlenen web sitesine giriş yapmaları gerekir.

Yeraltı transformatörleri için su yalıtım önlemleri

1. Temel tasarım ve üretim sırasında su geçirmez düşünceler

Üst: Havalandırma delikleri etkili yağmur geçirmez ve su geçirmez yeteneklerine sahiptir;

Yan taraf: Yüzeyin karşı tarafındaki yüzey tedavisi, su geçirmez beton malzemeden yapılır, böylece su sızması çukurun kenarından giremez.

Alt: yeraltı transformatörünü kurmak için su geçirmez beton yük yatağı tabanı, çukurun tabanından 300mm daha yüksektir ve genellikle yerden çukura akan su tabanın altındaki bir halkaya akar

Yolda, yeraltı transformatörüne ıslanmayacak.

2. Temelin dibinde su içermeyen kum çakılları yerleştirilir ve su görece hızlı bir şekilde yere nüfuz edebilir.

3. yeraltı transformatörünün, sel afetlerine direnebilen ve güç kaynağı sisteminin güvenilirliğini etkili bir şekilde geliştirebilen belirli bir süre boyunca suda 0,5 m'nin altında çalışmasına izin verilir. Ama yeraltı transformatörleri için

Sel, uzun süren şiddetli yağmur ve yağmur mevsimi sonrasında çukurda su birikmesini kontrol etmeniz önerilir.

Yeraltı transformatörlerinin sıcaklık artışının kontrolü için önlemler

Yeraltı transformatörlerinin sıcaklık artışı kontrolü için, aşağıdaki dört yön ile garanti edilebilir::

1. transformatörün düşük sıcaklık artışı tasarımı, üst yağ sıcaklığı yaklaşık 45k olarak kontrol edilir, bu da ulusal standart tarafından öngörülen 60k'dan çok daha düşüktür ve tasarım fikri:

1. ısı yükü doğrudan kayıpla orantılıdır ve firmamız tarafından tasarlanan ve üretilen yeraltı transformatöründe kullanılan hammaddeler, % GB6451-1999 ile karşılaştırıldığında düşük kayıplı ürünlerdir.

%30 daha düşük yüksiz kayıp ve %15 daha düşük yük kaybı; 9 serisi ile karşılaştırıldığında, yüksiz askı tüketimi %20 daha düşüktür, bu nedenle ısı yükü düşüktür.

2. naftenik alkil trafo yağı kullanılır, bu da yağ ortamını katkı maddesi eklemeden son derece düşük sıcaklıkta serbestçe aktarabilir ve iyi viskozite-zaman özellikleri sıcaklıkta yükselmesini sağlar

Yüksek hızlarda, yağ akışı hızlandırılır ve ürünün iyi bir ısı dağıtım kapasitesine sahip olmasını sağlar.

2. Kutu yapısı

Bir yeraltı transformatörünün tank duvarının ısı dağılımı esas olarak radyasyona bağlıdır. Isı her zaman ısıtma elemanından daha düşük bir sıcaklıkta çevreleyen ortama kadar dalga şeklinde yayılır. Radyasyon enerjisi sıcaklığa bağlıdır

derecesi, ısıtma elemanının şekli ve yüzey rengini. Bu nedenle, yeraltı transformatörleri radyasyonu arttırmak için düz yakıt deposu ve düz ısı lavaboları kullanırlar.

3. Yüzey tedavisi;

Yeraltı trafo gövdesi serin yüzeyin altına monte edildiğinden, iyi ısı radyasyon kabiliyetine ve güçlü korozyon direncine sahip olmasını sağlamak için özel bir yüzey yüzey işleme işlemi kullanılır.

Yetenek.

4. Temel üretim

Temel ve dış dünya arasındaki ısı dağılımı ısı iletimi ve hava konveksiyonuna bağlıdır ve havalandırma açıklıkları ve hava deflektörleri, hava dolaşımını arttırmak için temelin üstüne kurulabilir.

Performans parametreleri
