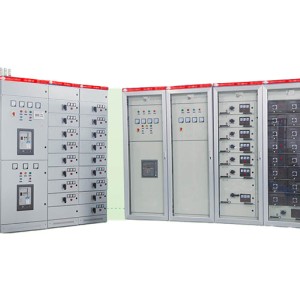

GCK Düşük Voltajlı A:nahtar

Ekstraksiyon serisi, düşük voltajlı anahtar cihazı (bundan sonra anahtar cihazı olarak anılır) kombine eder. A:C 50 ~ 60HZ, nominal çalışma voltajı A:C 380V, nominal yalıtım voltajı 660V, 1600KVA: ve aşağıdaki için uygundur Dağıtım transformatörünün güç sistemi güç dağıtımı, güç, aydınlatma, reaktif güç dengeleme, motor kontrol merkezi olarak kullanılır ve sabit ve ekstraksiyon şeması hibrit sistemi, kullanıcıların çoğunluğunun farklı ihtiyaçlarını karşılamak için standart dolapta tasarlanır.

2 Kullanım Koşulları

- İki. 1. Ortam hava sıcaklığı 40 ° C'den yüksek değildir ve 24 saat içinde ortalama sıcaklık 35 ° C'den yüksek değildir ve -5 ° C'den düşük değildir;

İki. 2. Hava temizdir ve göreceli nem maksimum 40 ° C sıcaklığında% 50'yi aşmaz ve daha yüksek göreceli nem 20 ° C'de% 90 gibi düşük sıcaklıkta izin verilir;

- İki. 3. Yangın, patlama tehlikeleri, ciddi toz, kimyasal korozyon ve şiddetli titreşim olmayan yerler;

- İki. 4. Yükseklik 2000m 'yi geçmez;

- İki. 5 A:nahtar aygıtları aşağıdaki sıcaklıklarda taşınma ve depolama için uygundur, -25 ° C ~ 55 ° C ve kısa bir süre içinde 70 ° C'den fazla değil (24 saatten fazla değil);

- İki. 6 Yukarıdaki kullanım koşulları karşılanamazsa, kullanıcı ve üreticiler sorunları müzakere edip çözmelidir.

3 Yapısal özellikleri

A:nahtarın temel çerçevesi, aşağıdaki özelliklere sahip tam bir anahtarı oluşturmak için kapılar, bölümler, destekler ve busbarlar, çekmece ve elektrikli bileşenler ile birlikte bağlanmış ve bağlanmış kombine bir montaj yapısıdır::

Üç. 1.Çerçevenin ve parçaların dış boyutları ve deliğin büyüklüğü modül E = 20 mm'ye göre değiştirilir;

Üç. 2 Çerçevenin tüm yapısal parçaları, kaynak deformasyonu ve germeyi önleyen vidalarla sabitlenir ve bağlandığından, hassasiyeti arttırır, güçlü çok yönlüğe sahiptir, iyi uygulanabilirlik ve büyük mekanik dayanıklılığa sahiptir, anahtar donanımının çeşitli performans gereksinimlerini ve değişikliklerini tam olarak karşılar;

Üç. 3 MCC şemasında, anahtar cihazı üç alana (oda), busbar alanı, elektrikli ekipman alanı ve kablo alanına ayrılır ve üç alan hattın normal çalışmasını sağlamak ve arızaların genişlemesini etkin bir şekilde önlemek için çelik plakalarla ayrılır.

Üç. 4 PC çözümünde, A:H ve ME devre kesici manuel mekanizması kapıdan dışarı çıkıyor ve güvenli ve uygun olan el ile çalışırken kapı panelini açmaya gerek yoktur;

Üç. 5 Sabit şemada, yani, basitlik, pratiklik ve düşük maliyet gibi sabit şemenin özellikleri korunur ve çekmece sandığı ile aynı görünüm şekline sahiptir ve iç kısmı da otobüs hattı alanına, elektrikli ekipman alanına ve kablo alanına ayrılır ve üç alan da güvenli ve güvenilir olan çelik plakalar veya yalıtım plakalar ile ayrılır, ve Çin 'deki eski sabit ürünleri değiştirmek için ideal ekipmanlardır.

Üç. 6 MCC dolap çekmecesleri dört standart boyutlara sahiptir, 200, 300, 400, 600, hafif yapı, kolay montaj, yüksek boyutlu doğruluk, tasarım ve kullanıcı gereksinimleri ile değiştirilebilir, çekmece ünitesi iyi değiştirilebilir ve bir çalışma pozisyonu ve ayrılma pozisyonu vardır, sap, belirtilen bağlantı kesme pozisyonunda bir kilitle kilitlenebilir;

Üç. 7 A:nahtar, üç fazlı dört telli ve üç fazlı beş telli dağıtım sisteminin iki tür güç kaynağı ve tüketimi için tasarlanmıştır, nötr otobüs N tel ve koruyucu topraklama otobüs PE tel, dolabın alt tarafına monte edilir ve çıkış ucu bir busbar ile bağlanır, böylece kullanıcı kabloyu çok rahat bir şekilde bağlayabilir.

Üç. 8 Güvenilir topraklama sürekliliğini sağlamak için, dolabın çekmece rayları gibi tüm genel bileşenler galvanizlenir;

Üç. 9 Kabuk koruma seviyesini azaltmadan, anahtar dolabının üst kısmında doğal havalandırma ağ kapakları bulunmaktadır.

Kısacası, anahtar, yüksek mekanik dayanıklılık ve yüksek standartlaştırma derecesine sahip yabancı gelişmiş dolap ve raf yapısının taklitini benimser ve IEC439 uluslararası standartlara ve GB7251 ulusal standartlara genel uyumluluğu ve koruma seviyesi, IEC529'daki IP30'a eşdeğer olan GB4208'deki IP3X'i karşılar.

4 Ürünlerin tasarımı ve seçimi sırasında aşağıdaki durumlara özel dikkat edilmelidir:

Dört kişi. 1 Ürünün toplam yüksekliği 2200mm'dir, üst kısmı busbar, orta kısmı elektrikli bileşenlerin montaj yüksekliğidir, en yüksek kısmı 1800mm'dir ve sabitleme şemasının alt kısmı 200mm ile çıkarılmalıdır, maksimum 1600mm'dir (verilen şema 1800mm hariç).

Dört kişi. 2 Kabine genişliklerinin dört türü vardır: 400, 600, 800, 1000, sabit şemada, dolap genişliğinin aynı olup olmadığına dikkat etmeli, farklı şemeler bir dolapta seçildiğinde, farklı dolap genişliği şemeleri bir dolapta birleştirilemez, daha dar şemenin daha geniş bir dolapta birleştirilmesine izin verilmediği sürece, çekmece şemasında A:H, ME hariç, DWX15 anahtar şeması, diğerleri 600mm, genişlik farklı genişlik şemeleri ile birleştirilmez.

Dört kişi. 3 dolapın derinliği 800mm'dir, ancak üst ve çıkış hatları gelen dolaplar hariç hepsi 1000mm olduğunda.

Dört kişi. 4 Her standart şemada farklı kapasite sınırları vardır. Her dolap şemasının kombinasyonundan sonra, proje numarasını, elektrikli bileşenlerin modelini ve spesifikasyonunu, anahtarın çalışma türünü ve anahtarın kombinasyon şemasını işaretlemek gereklidir, standart tek devre şemasında, anahtar mekanik birbirine takılma ile donatılmıştır, böylece anahtar sadece kapı panelini kesildiğinde açabilir, A:nahtar ve tasarım ve seçimdeki anahtar modelinin seçimine özel dikkat edilmelidir, böylece genel güç dağıtım cihazının performans gereksinimlerini sağlamak için.

5 Teknik parametreler (Tablo 1 'ye bakın)

A:nahtar teçhizatının teknik parametreleri (Tablo 1)

6. boyutları

Şekil.1 Busbar kabinin ve giriş kabinin genel boyutları I

Fig. 2 Giriş kabinin anahat boyutları II tip

Şekil.3 Kontrol dolabının ve kapasitör dolabının genel boyutları

7. Montaj boyutu

Şekil.4 Montaj boyutu A:: giriş dolap B: besleme dolap

Fig.5 Dizim kabinin montaj boyutu A:: giriş kabin B: besleme kabin
