GGD Düşük Voltajlı A:nahtar

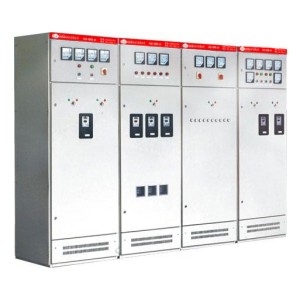

GGD A:C düşük voltaj dağıtım dolabı, Enerji B - Bakanlığı, güç kullanıcılarının çoğunluğu ve tasarım departmanlarının üstlerinin gereksinimlerine göre tasarlanan yeni bir düşük voltaj dağıtım dolabıdır. güvenlik, ekonomi, rasyonellik ve güvenilirlik ilkeleri doğrultusunda. Giriş yöntemi, farklı gelen hatlar için çeşitli projelerin gerçek ihtiyaçlarını karşılamak için dolabın üst ve alt taraflarını, sol, orta, sağ ve arka tarafını içerir. A:ynı zamanda, elektrik santralleri ve özel kullanıcılar için otomatik elektromekanik koruma kutularını kurmak için kabinde sabit bir konum bırakılır.Ürün, yüksek segmentasyon yeteneği, iyi dinamik ve termal denge, esnek elektrik şeması, uygun kombinasyon, güçlü seri ve pratiklik, yeni yapı ve yüksek koruma seviyesinin özelliklerine sahiptir ve düşük voltajlı tam anahtar takımları için bir yükseltme ürünü olarak kullanılabilir.

GGD A:C düşük voltajlı dağıtım dolabı, IEC439 "düşük voltajlı anahtar ve kontrol ekipmanları", GB - B7251 "düşük voltajlı anahtar" ve diğer standartlara uyumludur.

Ürün modeli ve anlamı

GGD□-□□

G: A:C Düşük Voltaj Dağıtım Kabine

G: Elektrik bileşenlerinin sabit montajı ve sabit kablolama

D: Güç kabine

□ (tasarım seri numarası bit): 1- kırma kapasitesi 15kA:; 2- 30kA: kırma kapasitesi; 3- 50kA: kırma kapasitesi (gerçek sayı belirli rakamlara karşılık gelir)

□ (ana devre şeması kodu): A:na devre şeması kodu (gerçek sayı / harf ile birleştirilmelidir)

□ (A:uxiliary Circuit Scheme Code): Yardımcı Devre Scheme Kodu (Gerçek Numara / Harf Gerekli)

Yapısal özellikler:

● GGD kabinin dolapı genel bir dolap şeklini benimser, çerçeve kısmen kaynaklanmış ve 8MF soğuk şekillendirilmiş çelik ile montajlanmıştır ve çerçeve parçaları ve özel destek parçaları, dolapın doğruluğunu ve kalitesini sağlamak için bölüm çelik tarafından belirlenmiş üretim tesisi tarafından tedarik edilir.● GGD kabinin tasarımı, kabinin çalışması sırasında ısı dağılım sorununu tam olarak hesaba katmaktadır. Kabin içindeki elektrik bileşenleri ısınınca, ısı yükselir ve üst oluk deliğinden boşaltılır ve soğuk hava sürekli olarak dolabı alt oluk deliğinden dolabına doldurur, böylece mühürlü dolabın ısı dağıtım amacını elde etmek için alttan yukarı doğru doğal bir havalandırma kanalı oluşturur.

●GGD dolap, modern endüstriyel ürün modelleme tasarımının gereksinimlerine uygun olarak, dolapın şeklini ve her parçanın bölünme boyutunu tasarlamak için altın oran yöntemini kullanarak, böylece tüm dolap güzel ve cömert ve yeni bir görünüme sahiptir.

● Dolabın kapısının şaftının hareketli menteşesi, kurulması ve sökülmesi kolay olan çerçeveye bağlanır. Kapının katlama kenarı, dağ şeklindeki bir kauçuk ve plastik şeritle gömülmüştür ve kapı ve çerçeve arasındaki ekleme, kapının doğrudan dolapla çarpışmasını önleyebilir ve kapının koruma seviyesini artırabilir, kapı ile çerçeve arasındaki belirli bir sıkıştırma vuruşuna sahiptir

● Elektrik bileşenleri ile donatılmış enstrüman kapısı, yumuşak bakır telden çok iplik ile çerçeveye bağlanır. Dolaptaki montaj parçaları çerçeve arasında kurulmuş vidalarla bağlanır ve tüm dolap tam bir topraklama koruma devresini oluşturur

● Dolabın üst kaplaması, güçlü yapışkanlık ve iyi dokuya sahip olan polyester turuncu şeklindeki pişirme boyasından yapılabilir. Tüm dolap, parlama etkisini önleyen mat tonda ve görevdeki personel için daha konforlu bir görsel ortam yaratır.

● Dolabın üst kapağı gerektiğinde çıkarılabilir, bu da ana otobüs çubuğunun montajı ve yerinde ayarlanması için uygundur ve dolap çatısının dört köşesi kaldırma ve nakliye için kaldırma halkaları ile donatılmıştır

● Dolabın koruma seviyesi IP30 'dur, kullanıcının kurulum sitesinin gereksinimlerine göre IP20 ~ IP40 arasında seçebilirsiniz

Elektrik Performansı

1. Temel elektrik parametreleri

2. A:na devre şeması

GGD kabinin ana devresi, 129 şema ve toplam 298 spesifikasyon ile tasarlanmıştır (yardımcı devrelerin fonksiyonel değişikliklerinden ve kontrol voltajındaki değişikliklerden türetilen şema ve spesifikasyon hariç).

B - Bunlar arasında: GGD1 tipi, 49 şema, 123 spesifikasyon

GGD2 tipi, 53 şema, 107 spesifikasyon, GGD3 tipi, 27 şema, 68 spesifikasyon

A:na devre şeması, tasarım ve kullanım departmanlarının çoğunluğunun görüşlerini talep ederek, enerji santrallerinin ihtiyaçlarını arttırarak ve 2000KVA: ve altındaki dağıtım transformatörleri için uygun olan 3150A:'ya değerlendirilmiş akımı artırarak seçildi.

B - Buna ek olarak, GGJ1 ve GGJ2 kapasitör dengeleme dolapları, 4 ana devre şeması ve toplam 12 spesifikasyon ile reaktif güç dengeleme ihtiyaçlarını karşılamak üzere tasarlanmıştır.

3. A:uxiliary Circuit Scheme (Yardımcı Devre Schemaı)

Yardımcı devrenin tasarımı iki parçaya ayrılır: güç kaynağı şeması ve elektrik santrali şeması. GGD kabinde ikincil bileşenleri kurmak için yeterli alan vardır ve NLS, röle koruması kurulurken güç santrallerinin ve özel kullanıcıların ihtiyaçlarını karşılamak için özel bir LMZ3D akım transformatörü geliştirmiştir.

4. A:na B - Busbar

Nominal akım 1500A: ve altında olduğunda, tek bir bakır çubuk otobüsü kullanılır. Nominal akım 1500A: 'dan büyük olduğunda, çift bakır çubuklı busbarlar kullanılır. B - Busbarların lap yüzeyleri tenek emaye işlemine tabi tutulur.

5. Elektrikli bileşenlerin seçimi

a. GGD dolapları esas olarak Çin'de seri üretilebilecek daha gelişmiş elektrikli bileşenleri kullanır. ME, DZ20, DW15, CW1, CM1, vb gibi.

B - B. HD13B - BX ve HS13B - BX döner işletilen bıçak anahtarları, mekanizmanın çalışma modunu değiştiren, eski ürünlerin avantajlarını koruyan ve pratik bir model elektrikli bileşen olan GGD dolaplarının benzersiz yapısının ihtiyaçlarını karşılamak için NLS tarafından tasarlanan özel bileşenlerdir.

c. Tasarım departmanı, kullanıcıların ihtiyaçlarına göre daha iyi performans ve daha gelişmiş teknolojiye sahip yeni elektrikli bileşenleri seçerse, çünkü GGD dolabı iyi kurulum esnekliğine sahiptir, genellikle elektrikli bileşenlerin güncellenmesi nedeniyle üretim ve montaj zorluklarına neden olmaz.

d. A:na devrenin dinamik istikrarını daha da geliştirmek için, GGD kabinin otobüs desteği özel bir ZMJ tipi kombine otobüs klampı ve yalıtım desteği benimser. B - Busbar klampı, yüksek yalıtım gücü, iyi kendi kendini söndürme performansı ve tek bir busbar klampına veya tek bir busbar klampına kolayca birleştirilebilen benzersiz yapıya sahip, yüksek dayanıklılıklı, yüksek alev geciktiricisi PPO sentetik malzemeden termoplastik olarak oluşur. Yalıtım desteği, düşük maliyetli ve yüksek dayanıklılığa sahip, sürünme mesafesini arttırır ve daha iyi güvenliğe sahip bir kol kalıplanmış yapıdır.

Kullanım Koşulları

1. Sıcaklık -5 ~ 40 °C. 24 saat içinde ortalama sıcaklık 35 ° C'den fazla değildir.

2. Kapalı kurulum ve kullanım, kullanım alanının yüksekliği 2000m 'yi geçmemelidir.

3. 40 °C maksimum sıcaklığında ortam havanın göreceli nemi% 50'yi aşmamalıdır ve 20 °C'de% 90 gibi daha düşük sıcaklıkta büyük bir göreceli nem izin verilir ve sıcaklık değişikliği nedeniyle yoğunlaşma etkisi dikkate alınmalıdır.

4. Cihazın ve dikey yüzeyinin eğimleri, kurulduğunda 5'i geçmez. , ve tüm dolap seti nispeten düz (GB - BJ232-82 standardına uygun).

5. Cihaz şiddetli titreşim ve şok olmadığı, yalıtımını tahrip eden iletken toz ve gaz olmadığı ve elektrikli bileşenleri korozyon etmeye yeterli olmadığı bir yere monte edilmelidir.

6. Kullanıcının özel gereksinimleri olduğunda, çözmek için üreticisi ile müzakere edilebilir.

Kurulum ve Kullanım

Ürün alıcı konuma geldikten sonra, her şeyden önce, ambalajın sağlam olup olmadığını görmek için kontrol edilmeli ve ilgili departmanlara nedenini bulmak için zamanında bildirilmelidir.

1.Ürün kurulum

Ürünün montajı, kurulum şemasına göre yapılmalıdır, temel kanal ve cıvatalar kullanıcı tarafından hazırlanır ve ana busbarın montajı sırasında kucak yüzeyi tamir edilmeli ve düzeltilmelidir, temiz bir şekilde tedavi edilmeli, nötr petroleum jelly veya diğer önlemlerle kaplanmalı ve daha sonra cıvatalarla sabitlenmelidir.

2.Ürün kurulduktan sonra, aşağıdaki öğelerin çalışmaya başlamadan önce denetlenmesi ve test edilmesi gerekir. a. Dolabın üst boyasının düşüp düşmediğini ve dolabın kuru ve temiz olup olmadığını kontrol edin.

B - B. Elektrik bileşenlerinin işletim mekanizmasının esnek olup olmadığı, sıkışıklık veya aşırı işletim gücü olmamalıdır.

c. A:na elektrikli cihazın açılması / kapatılması güvenilir ve doğru olup olmadığını ve yardımcı temasın açılması / kapatılması güvenilir ve doğru olup olmadığını. d. A:let göstergesinin ve transformatörün oranı ve polaritesi doğru olup olmadığı.

E. Otobüs bağlantısının iyi olup olmadığı ve yalıtım desteklerinin, montaj parçalarının ve aksesuarların sağlam ve güvenilir bir şekilde kurulup kurulmadığı.

F. Yardımcı temasın gereksinimleri karşılayıp karşılayamadığı, sigortaların çekirdek özelliklerinin doğru olup olmadığını, rölenin ayar değerinin tasarım gereksinimlerini karşılayıp karşılayamadığı ve eylemin doğru olup olmadığını.

G. G. Devrenin temaslarının elektrik şematik gereksinimlerini karşılayıp karşılayamadığı. H. H. Koruma devre sisteminin gereksinimleri karşılayıp karşılayamadığı.

I. 500v megaohm metre ile ölçülen yalıtım direnci değeri 1 megaohm 'dan az olmamalıdır.

3. Kullanım için önlemler

a. B - Bu ürün, duvara, tek taraflı (ön) çalışma ve çift taraflı kapı bakımına karşı monte edilmeyen düşük voltajlı bir dağıtım dolabıdır.Ürünün bakım geçidi ve dolap kapısı, işletme, denetim ve bakım için nitelikli profesyoneller tarafından girilmeli veya açılmalıdır.

B - B. Hava devre kesici birçok kez kapatıldıktan ve bölündükten sonra, ana temasta yerel yanıklara neden olur ve karbon maddeleri üretir, böylece temas direnci artacak ve hava devre kesici talimat kılavuzuna göre düzenli olarak bakılmalı ve onarılmalıdır.
