YBDM-12 serisinin yeraltı montelı transformatörünün performansını, güvenli çalışma yöntemlerini ve teknik parametrelerini sunacağız

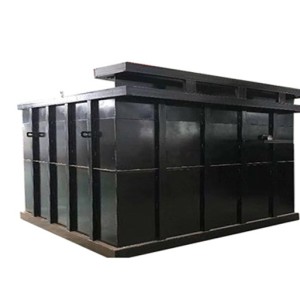

YBDM-12 serisi yeraltı kutu alt istasyonları (yeraltı kutu transformatörleri olarak adlandırılır), modern kentsel inşaat ve yönetim hakkında tam araştırma ve tartışma temelinde yeni
Yeni nesil kutu dönüştürücüler geliştirildi. A:na gövdesi kısmen veya tamamen yer altına gömülmüştür, az veya hiç araziyi işgal etmektedir ve görsel efekt çok iyidir, bu da kentsel kullanımını etkili bir şekilde çözmektedir.
Jeotense ve kentsel psoriasis arasındaki çelişki, çevre ile uyumlu ve birleştirilmiştir ve uzmanların ve kullanıcıların çoğunluğu tarafından yüksek saygı gösterir. Yeraltı kutu alt istasyonu, kutu transformatörünü ifade eder
Güç istasyonu cihazlarının tamamı tamamen mühürlü bir kutu içinde kurulur ve tüm yer seviyesinin altında kontrol edilmez ve yeryüzündeki kutu alt istasyonu, iç ekipmanı
A:ynı ve aynı 10KV giriş voltajı, transformatör aracılığıyla 400/220Vi dağıtım voltajına düşürülür ve daha sonra halka ağı dağıtım sistemi için kullanılabilen yük noktasına gönderilir.
A:yrıca radyal güç şebekesi sonundaki güç kaynağı için bir alt istasyon olarak kullanılabilir. Bu tamamen gömülü tip, yeraltı alt istasyonu olarak da bilinir ve kutusu mükemmel korozyon karşıtı yeteneğine ve basınç enerjisine sahiptir.
Gücü ve mutlak sıkılığa sahiptir.
Modern kentsel güç tesislerinin çevre korunmasını yansıtmak için "yenilik" ve "güzellik" arayışı, bugünün güç inşaatı ve geliştirme eğilimidir ve aynı zamanda bir yansımasıdır.
Şehrin modernleşmesinin ve medeniyetinin önemli bir sembolüdür.Şirketimiz birinci sınıf güç ekipmanları yaratmayı, kentsel ortamı güzelleştirmeyi ve topluma hizmet etmeyi hedeflemektedir ve aktif olarak sorunu çözmeye çalışır.
Yer projesine üst hat gibi eski güç ekipmanlarının kurulum ve bakımında, kıyı tayfunu tuz püskürtmesi erozyonu, çevresel vizyon ve birçok zorluk, yabancı gelişmiş teknolojinin geliştirilmesinin tanıtımı ve emiliminde
Çevre dostu metal olmayan yeraltı gömülü seri alt istasyon ürünleri.
2. Genel bakış
Model ve anlamı:
Y B DM □ / 0.4 □
- - - Rated Kapasitası Trafo kVA:
- - - Rated Voltaj kV Düşük Voltaj Tarafında
└── Yüksek gerilim tarafında nominal gerilim kV, 12, 40.5
- Installation - Kurulum Yeraltı kurulum yöntemi, DM - Underground
└──Box alt istasyonu
Önceden yüklenmiş
2.2 Kullanım Koşulları:
Normal Kullanım Koşulları
a) Yükseklik
Yükseklik 1000m 'yi geçmez
b) A:mbient sıcaklığı
Maksimum sıcaklık 40 °C
Minimum sıcaklık -30 °C
c) Göreceli nem
25 °C'de, havanın göreceli nem oranı% 95'i geçmez ve aylık ortalama% 90'ı geçmez.
Kurulum ortamı
Montaj ortamı, belirgin kir hareketi, patlayıcı, korozyonlu gazlar ve tozdan arındırılmalıdır. Montaj alanı şiddetli titreşim ve şoktan arındırılmalı ve alçak yerlere yerleştirilmelidir.
Özel Kullanım Koşulları
Yukarıda belirtilen normal kullanım koşullarına ek olarak, diğer kullanım koşulları GB1094.1, GB / T 11022, GB / T14048.1 ve GB7251.1 hükümlerine uygun olmalıdır.
A:na teknik parametreler:
Seri numarası | Itemlar | Birim | Yüksek Voltaj Birimi | Transformör | Düşük basınçlı oda | |
Yükleme anahtarı | Fuse | |||||
1 | Nominal Voltaj | kV | 12 | 10/0.4 | 0.4 | |
2 | Rated Current | A: | 630 | 12-125 | 300-2500 | |
3 | Nominal güç frekansı dayanıklılık | kV | 42/48 | 35 | 2.5 | |
4 | Yıldırım darbe direnci | kV | 75/85 | 75 | 8 | |
5 | Rated Breaking Current (Kırılma A:kımı) | kA: | 20 | 31.5 | ||
6 | Kısa devre kapanma akımı | kA: | 50 | |||
7 | Rated peak resist current | kA: | 50 | |||
8 | Kısa süreli Dayanıklı A:kım | kA: | 20 | |||
9 | Nitelikli kapasite | kVA: | ≤1600 | |||
10 | Gürültü seviyesi | dB | <55 | |||
11 | Koruma seviyesi | Yüksek voltajlı oda IP33, Transformator Odası IP23, Düşük Voltaj Odası IP33 | ||||
Tam gömülü kutu transformatörlerinin yapısal özellikleri
Yapı
Tam gömülü kutu transformatörünün yapısı Şekil 2 'de gösterilmiştir.

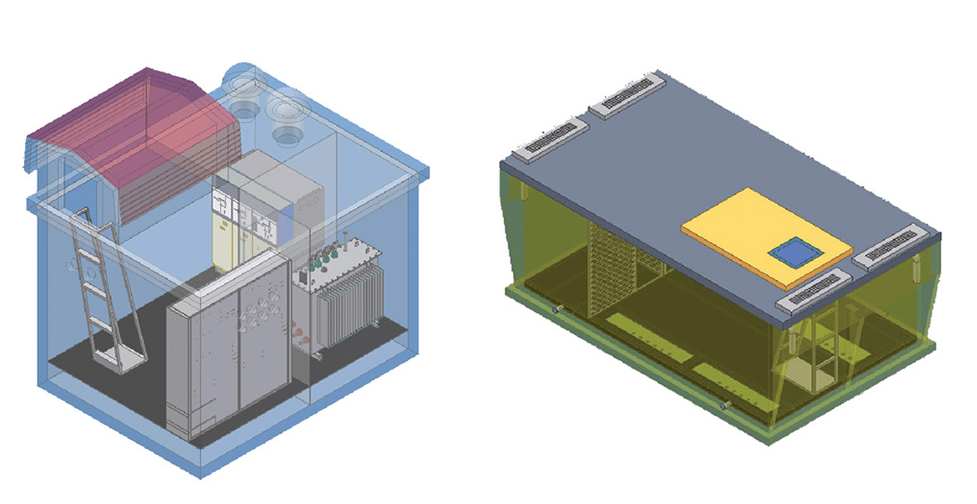

Fig. 2 Tam gömülü kutu transformatör yapısının şematik diyagramı
3.2 Yapısal özellikler
Tam gömülü önceden kurulmuş alt istasyonun tam cihaz seti tamamen mühürlü bir kutuya yerleştirilmiştir ve kutu gövdesi kısmı yüksek voltajlı bir anahtar odası, bir transformatör odasıdır,
Düşük voltajlı şalter. Her oda aydınlatma cihazları, kilitleme anahtarları, zorlu havalandırma cihazları, sıcaklık kontrolü, ısıtıcılar ve diğer ekipmanlarla donatılmıştır.
Yukarıdaki tüm ekipman yer seviyesinin altına ayarlanmıştır ve iç donanımları geleneksel toprak monte alt istasyonununkiyle aynıdır, bunların hepsi 10kV giriş voltajı ile güçlendirilir.
Transformatör 400/220V dağıtım voltajına düşürülür ve daha sonra yük noktasına gönderilir ve bu tamamen gömülü önceden kurulmuş alt istasyonun anahtar teknolojisi kutuyu kapatmak ve önlemektir.
Çürümesi ve basınç direnci, özellikle:
1. A:lttan duvara kadar kutu, en ufak korozyon olmadan 50 yıl boyunca toprağa daldırılmalıdır;
2. Toprağın ve yeraltı suyunun basıncına ve ıslatma basıncına dayanmalıdır, duvar sağlam kalırken;
3. Ekipman geçitleri, personel girişleri ve çıkışları ve kablo girişleri gibi tüm mühürleme noktaları yeraltı suyunun osmotik basıncına dayanabilmeli ve içinde su lekeleri bulunmamalıdır.
Duvarın iç kısmını kuru ve nemden uzak tutun.
Yukarıdaki temel gereksinimleri karşılamanın yanı sıra, YBDM tamamen gömülü önceden kurulmuş alt istasyonu da üç ana fonksiyona sahiptir::
1. Dar kutuun bir ucunda iki su tedarik kanalı vardır ve yağmurlu günlerde, yağmur suyu önceden kurulu alt istasyona girmeden su tedarik tankı aracılığıyla hızlı bir şekilde kanalizasyona boşaltılabilir.
2. Yağmurlu günlerde drenajın yanı sıra, bağlayıcı çukur aynı zamanda kutu içindeki dolaşım ve havalandırma için hava girişi ve hava bir değişim oluşturmak için hava girişi yoluyla kutuya girer.
Kutudaki sıcaklığı ve nemi dengede tutun, böylece transformatörün sıcaklık artışı ve düşmesi;
3. 50 ya da 100 yılda bir kez meydana gelen bir sel olduğunda yeraltı suyu yükselir ve kanalizasyonun geri akmasına neden olur ve havalandırma cihazı otomatik olacaktır.
Kapatın, kutunun içini ve dışını izole edin ve ekipmanları etkilemeden önceden kurulmuş alt istasyonunu çalıştırmaya devam edin.
Şu anda, ülkemizin bazı şehirlerindeki alt istasyonlar çoğunlukla yüksek katlı binaların bodrumlarında kuruluyor ve büyük bir selle karşılaştıklarında, temelde batmışlar ve ekipmanların çoğu su çekildikten sonra hasar görmüş ve işe yaramaz. A:s
Güç dağıtım cihazı olarak tamamen gömülü önceden kurulu alt istasyonun kullanımı, ekipmanın sel tarafından ıslanmasını önleyebilir ve tamamen gömülü önceden kurulu alt istasyonun kullanımı aşağıda açıklandığı gibi daha fazla avantajı vardır:
Dot:
1. Toprak kullanımını büyük ölçüde tasarruf edebilir, arazi edinimi ve sivil inşaat için gerek kalmaz ve altyapı yatırımını tasarruf edebilir.
2. Yerde hiçbir engel yoktur, bu da çevreyi etkilemez ve insanların görüşünü ve görüşünü etkilemez.
3.Çim ve yeşil kemere monte edilen tüm gömülü tip, heykeller, kayalar vb. gibi yeryüzünde bazı dekoratif süslemelerle de tasarlanabilir; Büyük bir meydan veya sokakta olmak istiyorsanız
Yolun kenarında, zeminde (havalandırma boruları dahil) engel yoksa, kare tipi önceden kurulmuş bir alt istasyon kullanılabilir. Bu önceden kurulmuş alt istasyon havalandırma
Yer uçaklarını açığa çıkaramaz.
4. Tam gömülü önceden kurulmuş alt istasyonun güç dağıtım ekipmanı, güvenli ve güvenilir olan yeraltına yerleştirilmiştir.
5. Yer, transformatör gürültüsünden etkilenmez.
6. Göreceli olarak soğuk yeraltı nedeniyle, transformatörün sıcaklık artışı çalışma sırasında nispeten stabildir.
7. Tam gömülü önceden kurulmuş alt istasyonun iç alanı nispeten geniştür ve bakım operasyonu toprakla müdahale etmeyecek ve çevreyi engellemeyecektir.
