terminal bağlantı kutusu

Terminal bloğu, inşaat hattını bağlayan ve uygun kablolama ve hat kontrolü sağlamak için şube hattını işaretleyen bir tür arayüz aygıtıdır. Bazı durumlarda, inşaat ve hata ayıklamayı kolaylaştırmak için, kısa devre izolatörleri gibi bazı özel ve düzenli kurulum ayarları terminal bloğuna monte edilebilir.

Terminal blokları, endüstriyel olarak konektör kategorisine ayrılmış elektrik bağlantıları gerçekleştirmek için kullanılan bir tür aksesuar ürünlerdir. Endüstriyel otomasyonun artan derecesi ve endüstriyel kontrolün gittikçe daha katı ve hassas gereksinimleri ile, terminal bloklarının kullanımı kademeli olarak artmaktadır. Elektronik endüstrisinin gelişmesiyle birlikte terminal bloklarının kullanım aralığı artıyor ve giderek daha fazla tür var.

Uygulama kapsamı

Terminal kutusu malzemesi, yüksek kaliteli soğuk kaydırılmış çelik plaka ve yüksek kaliteli paslanmaz çelik plaka yapılmıştır ve kutu yapısı açık su yalıtımına göre tasarlanmıştır ve koruma seviyesi kullanıcıların farklı gereksinimlerine göre IP54 veya IP55 'e ulaşabilir. Sonuç olarak, terminal kutusu çok çeşitli iklim koşulları ve çalışma ortamlarına uyarlanabilir.

Nasıl çalışıyor? - Evet:

Terminal kutusu, yoğunlaşmayı durdurmak ve sıcaklığı önceden ayarlamak için sıcaklık ve nem kontrolörlerini içerir. Sıcaklık ve nem denetleyicisi, herhangi bir zamanda terminal kutusundaki sıcaklık ve nem değişikliklerini izleyen bir sıcaklık sensörü ve yoğunlaşma sensöründen oluşur ve kutu içindeki ortam sıcaklığı önceden ayarlanmış sıcaklıktan daha düşük olduğunda veya üretilecek yoğunlaşma olduğunda, Kontrolör otomatik olarak ısıtıcıyı çalıştırır ve kutuyu iç ortam sıcaklığını arttırmak ve yoğunlaşma üreten küçük ortamı yok etmek için ısıtır. Kutudaki yoğunlaşma koşulları ortadan kalktığında veya ortam sıcaklığı önceden ayarlanmış sıcaklığa ulaştığında, ısıtıcı otomatik olarak bağlantıyı keser ve ısıtmayı durduracak ve kontrolör izleme durumuna devam eder.

Aksesuar fonksiyonları

Terminal kutusu ayrıca, kullanıcıların günlük denetim ve bakım sırasında kullanması için tek fazlı üç delikli 220V, 16A güç priz ve bir servis ışığı ile kurulması için tasarlanmıştır. Aynı zamanda, aynı zamanda bir transfer anahtarı ile tasarlanmış ve kurulmuştur ve kullanıcı, sitenin gerçek çalışma ihtiyaçlarına göre kutuda ısıtıcıların manuel ve otomatik kontrol modunu keyfi olarak değiştirebilir.

Terminal kutusu, su ve gaz metal boru hattında, ısıtma, soğutma ve soğutma sistemlerinde kullanılabilen binadaki koruyucu gövde hattıdır ve binanın metal bileşenleri, 50V 'den daha az bir temas voltajı olan anti-elektrik şok koruma cihazları için spesifikasyon gereksinimlerini karşılamak için bağlanır. Terminal kutuları modern bina cihazlarının önemli bir parçasıdır ve yüksek katlı binalarda yaygın olarak kullanılır.

Terminal kutusu, potansiyel bağlantıya yardımcı olabilecek ve iki iletken parçayı doğrudan eşit potansiyel bağlantı için tellerle bağlayabilecek iyi bir fonksiyona ve fonksiyona sahiptir, böylece hata temas voltajı temas voltaj limitinin altına düşürülür. Terminal kutusu, bir arıza durumunda iyi bir hizmet değeri ve katkısı sağlayabilir ve elektrik hattının çeşitli metal boru hattları aracılığıyla binanın dışından tanıtılan tehlikeli arıza voltajının tehlikeli güç kaynağı ağı empedansını kaldırabilir, böylece otomatik güç kaynağı kesme süresinin çok uzun olması ve elektrik şoku önleme gereksinimlerini karşılayamaz; Banyolar, yüzme havuzları, hastane ameliyat odaları ve diğer yerlerde anti-elektrik şoku için özel gereksinimleri karşıladığında; TN sisteminin aynı distribütörü, iki tür elektrikli ekipman, sabit ve mobil, Sabit ekipman, güç kaynağı kesintisi süresinin mobil elektrik şoku önleme gereksinimlerini karşılayamadığı zaman elektrikli cihazı korur.

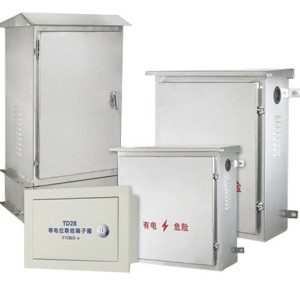

Paslanmaz çelik terminal kutusu uygulama aralığı ve özellikleri:

Özellikler Introduction

1. Bu yapı çelik plaka bükme ve kaynak yapılmıştır. Kutuda, montaj plakalarının sabitlenebileceği ve yukarı ve aşağı ve ileri geri ayarlanabileceği evrensel bir hareketli çerçeve plağı vardır, bu nedenle bileşenlerin montajı son derece esnektir.

2. Kutunun önünde ve arkasında duvara monte edilebilen ve ön ve sonrasında aynı anda bakım yapılabilen kapılar vardır. Kutunun dibinde 60 ¢lik bir ipleme deliği vardır ve mühürlenmek ve yalıtmak için bir mühürlenme kauçuk yüzüğü vardır. Kutunun alt 200 mm yüksek tabanı, ıslak alanlara monte edilebilen havalandırma deliklerine sahiptir veya taban çıkarılabilir ve doğrudan temeli üzerine monte edilebilir.

Alt istasyonlardaki dış terminal kutuları için nem değaltma önlemleri

Hava nemli olduğunda, özellikle yağmur mevsiminde, dış terminali kutusundaki nem ve yoğunlaşma, DC ikincil devresinin zemine olan yalıtım direncinde kolayca bir düşüşe neden olabilir ve şiddetli durumlarda, yalıtım direnci sıfıra düşer, böylece DC pozitif güç kaynağı veya negatif güç kaynağı topraklaması oluşturur. DC iki noktalı topraklama neden olursa, koruma reddedilmesine veya arızaya neden olur ve hatta ekipmana zarar verir ve güç şebekesi güvenli çalışmasını ciddi şekilde tehdit eder. Terminal kutusu, terminal vidalarını ve konektörlerini paslayacaktır, böylece ikincil terminal teması zayıf olur ve aynı zamanda mevcut devre terminali ısınmasını veya hatta devreyi açmasını sağlayacaktır, koruma reddedilmesine veya yanlış çalışmaya neden olur ve kazalara neden olur. Kontrol döngüleri ve sinyal döngüleri gibi terminallerin zayıf teması, ölçüm ve kontrol ve koruma cihazlarının anormal çalışmasına ve sinyallerin yanlış iletilmesine neden olur ve operatörler tarafından yanlış değerlendirme ve yanlış analizlere neden olur.

Yoğunlaşma nedenlerinin analizi

Yoğuşma fenomeni, yüzey sıcaklığı çiy noktası sıcaklığının altına düştüğünde dolabın iç duvar yüzeyindeki su damlalarının yoğuşma fenomeni anlamına gelir. Yoğuşmanın oluşup oluşmadığı, kutu içindeki sıcaklığa, kutu dışındaki sıcaklığa, göreceli nem ve çiy noktası sıcaklığına bağlıdır. Temel olarak terminal kutusunda yoğunlaşmanın aşağıdaki nedenleri vardır.

(1)Bölgedeki nem yüksektir, iklim ve sıcaklık büyük ölçüde değişir, terminal kutusunun dibinde nemlidir ve bazı kablo siperleri bile su basması vardır.

(2)Bazı terminal kutuları bodrum katında, nem nispeten yüksektir ve kutu içindeki sıcaklık, özellikle de zemine yakın sıcaklık, ortam sıcaklığından daha düşüktür.

(3)Bazı ekipmanlar geçici olarak kapatılır ve terminal kutusundaki küçük ortam sıcaklığı çevredeki ortam sıcaklığından daha düşüktür ve yüzeyinde yoğunlaşma oluşması çok kolaydır.

Dehumidification seçenekleri seçimi

Açık terminal kutusu, kutu kapısının sızdırma halkasının normal olmasını ve yangın sızdırma önlemlerinin sağlam olmasını sağlamak için aşağıdaki dönüşüm planını gerçekleştirir.

1. Dönüşüm prensibi

Alt istasyondaki dış terminali kutusu ısıtıcısının arızası ve sıcaklık ve nem kontrolörünün arızası gibi gerçek durum göz önüne alındığında, ısıtıcı yerleştirilmez veya arızanın arızası sık olur ve orijinal iç sıcaklık ve nem kontrolörü çıkarılır ve düşük güçlü ısıtıcı sıklıkla yerleştirilmektedir. Isıtıcının kullanımı sırasında aşırı ısınma nedeniyle kaynaklanan tel yanma olgusunu en aza indirmek için, terminal kutusu ve mekanizma kutusu 50 W 'ten fazla olmayan bir güç ısıtıcısı ile seçilmelidir ve ısıtıcının kurulduğu kutuda maksimum sıcaklık 50 °C' yi geçmemelidir. Kutunun içinde ve dışında mikro pozitif bir basınç olması ve çok noktalı dağılım düzeni benimsemesi uygundur ve özel güç kutunun boyutuna göre belirlenir ve ısıtıcının gücü 0.1m3 başına 30 W 'ten fazla değildir.

2. Dönüşüm şematik diyagramı

Terminal kutusunun kabloları yeniden kablolandırılır, orijinal kablo kaldırılır, alt terminal iletleri boştan terminal şeritine açılır ve daha sonra terminal satırı ısıtıcıya yol açar ve ısıtıcı metal kabuk topraklanması gerekir.

3. Dönüşüm uygulaması

Bu anahtar terminal kutusunun boyutu yaklaşık 45cm × 70cm × 100cm'dir ve hacmi yaklaşık 0.315m3'tür. Orijinal anahtar terminal kutusu, 50 W gücüne sahip bir ısıtıcıya sahiptir ve açık bırakılan bağımsız bir ısıtıcı ile donatılmıştır ve sıcaklık ve nem kontrolörü ısıtıcıyı otomatik olarak dökmek ve geri çekilmek için kontrol eder. Dönüşüm ilkesine göre, sıcaklık ve nem kontrolörü kaldırıldı ve orijinal konuma 20W ısıtıcı kuruldu ve orijinal ısıtıcının karşısındaki kutunun duvarına başka bir 20W ısıtıcı kuruldu. Dönüşümden sonra terminal kutusunun sıcaklığı ve nemü ardışık günler boyunca izlenir ve kutudaki ekipman iyi çalışır.

Uygulama kapsamı:

Temel olarak santral ve alt istasyonu devre kesici, voltaj transformatörleri, transformatörler, ölçüm ikincil hat terminal bağlantıları, yanı sıra alt istasyonu bakım güç kaynağı ve güç dağıtım kutuları, güç kontrol kutuları, aydınlatma kutuları ve endüstriyel işletmelerdeki terminal kutuları için kullanılır. Malzemeleri çelik plaka ve paslanmaz çelik içerir ve koruma seviyesi IP54 'dir.
