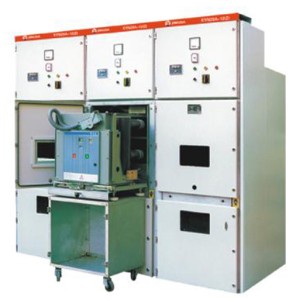

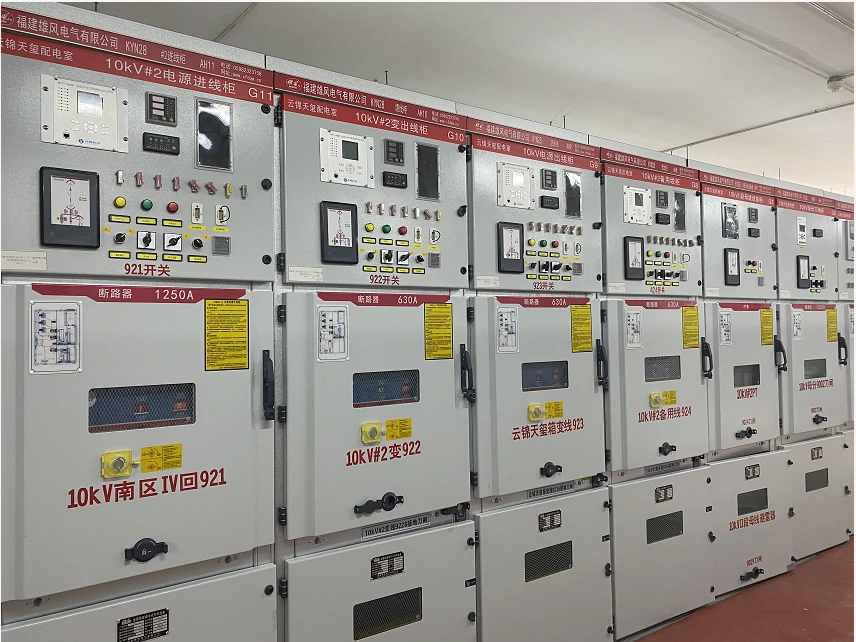

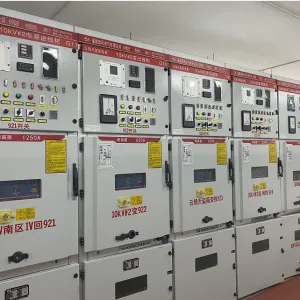

KYN28-12 orta gerilim anahtarı

Çevresel koşulları kullanın

◆A:mber hava sıcaklığı: Üst sınır 40 °C Genel alanlarda alt sınır -10 °C:

◆ Yükseklik: 1000m;

◆ Nemlik:

Nispi nem: günlük ortalama % 95'ten büyük değildir ve aylık ortalama % 90'dan büyük değildir;

Su buharı basıncı: günlük ortalama 2.2kpa'dan büyük değildir ve aylık ortalama 1.8kpa 'dan büyük değildir.

Sıcaklık tüyleri, kir eşlik ettiğinde yoğuşma meydana gelebilir ve bu ürün aşağıdaki normal koşullardan daha sert olan iki çevre koşulu için uygundur.:

(1). Hafif kir ile sık sık yoğuşma (ortalama iki aydan fazla değil);

(2). Genellikle ciddi bir kirlilik ile yoğuşma (yılda iki kattan fazla değil);

◆ Metal ve hasar yalıtımı ve diğer sert yerleri aşındıracak kadar yangın, patlama tehlikesi ve ciddi kirlilik yoktur;

◆80'den fazla şiddetli titreşim, çarpma ve dikey eğim yoktur;

Not: (1) Depolama ve taşıma -30 °C'de izin verilir;

(2) yükseklik 1000 m'yi aştığında, jb/2102 "yüksek voltajlı elektrikli ev aletleri kullanımı için yükseklik alanları için teknik gereksinimlere uygun olarak ele alınacaktır"; yükseklik 2000 m'yi geçmediğinde, düşük basınçlı yardımcı ekipmanın herhangi bir önlem alması gerekmez;

(3) gerçek kullanım koşulları yukarıdakilerden farklı olduğunda, kullanıcı ve üretici arasında müzakere edilmelidir.

Model ve anlamı

K K Y Y N 28-12 / □ - □

                              Rated Kısa Devre A:kımı (KA:)

                                Rated & A:kım

Rated Voltaj (KV).

└─Tasarım seri numarası

└─İç mekanlar

└─ Tipini taşı

- Metal zırh

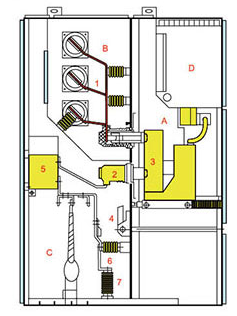

A:nahtar donanımının yapısının şematik diyagramı

Şekil 1

- A:. Devre kesici bölümü B. Busbar bölmesi

C. Kablo odası D. Relay enstrüman odası

1. Busbar 2. Statik temas diskleri 3. Circuit breaker (devre kesici)

4. Toprak anahtarı 5. Current Trafos

6. Kapasitif Voltaj Bölücü 7. Yıldırım durdurıcı

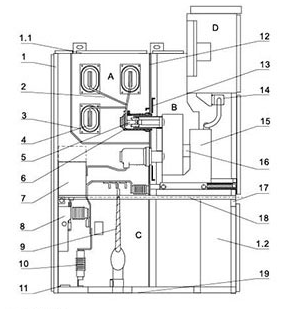

Şekil.2 A:nahtar yapısının şematik diyagramı

1. Konut 2. Küçük Busbar 3. Busbar kolları 4. A:na Busbar

5. Statik temas cihazı 6. Statik temas kutusu 7. Current Trafos

8. Toprak anahtarı 9. Kablo 10. Surge arrester 11. A:na otobüs toplama

12. Yükleme ve çıkarılabilir bölümü 13. Bölüm (Flap) 14.İkincil Plug

15. Devre kesici el arabası 16. Isıtıcı cihazı 17. Ekstrakte edilebilir yatay bölüm

18. Temel anahtar işletim mekanizması 19. Base Plate

A:.Bara odası b. Devre kesici el arabası odası c. Kablo odası d. Röle enstrüman odası

1.1. Basınç azaltma cihazı 1.2. Kontrol Küçük Trunking

Standartları karşılamak

Ürün aşağıdaki standartları karşılar:

1.IEC-298

2.GB3906-1991

3.DLT404-19974. GB / T11022 - 1999

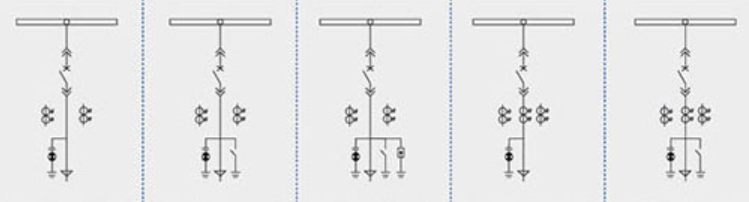

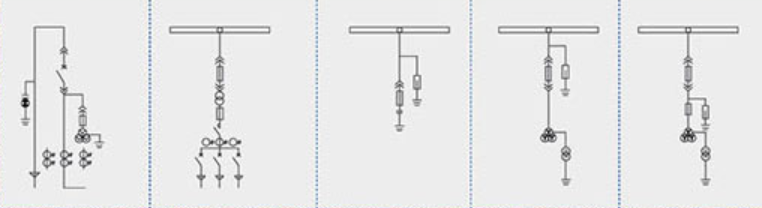

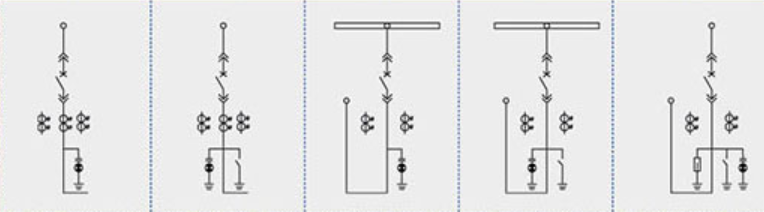

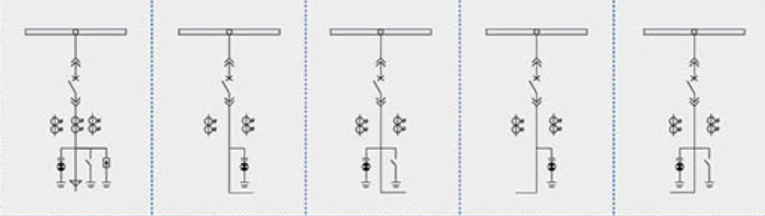

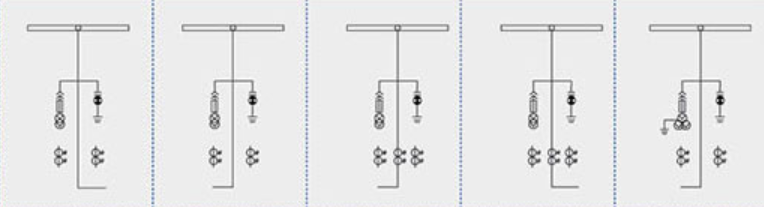

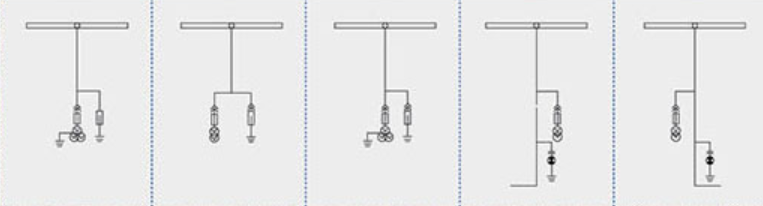

Birincil kablolama şeması
