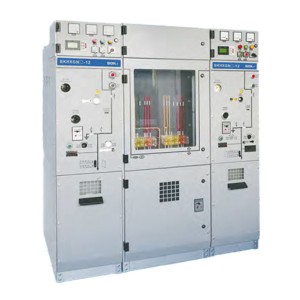

BKHB-12 orta gerilim anahtarının performansını, güvenli çalışma yöntemlerini ve teknik parametrelerini sunacağız.
SF6 yük anahtarı halka ağ dolabını değiştirin.
Devre kesici kabine
Proje | Birim | parameter | ||
Nominal Voltaj | kV | 12 | ||
Rated frekansı | Hz | 50 | ||
Derecelendirilmiş yalıtım seviyesi | 1min Güç Frekansı Voltaj Dayanır | Toprak ve aşama karşıt | kV | 42 |
Isolasyon kırığı | kV | 48 | ||
Yıldırım Şoku Voltajı Dayanır (Peak) | Toprak ve aşama karşıt | kV | 75 | |
Isolasyon kırığı | kV | 85 | ||
1min güç frekansı yardımcı / kontrol döngüleri için gerilim dayanabilir (Toprağa) | kV | 2 | ||
Rated Current | A: | 630 | ||
Kısa süreli dayanıklı akım (RMS) | A:na döngü / toprak anahtarı | kA: | 25/4s | |
Toprak bağlantı döngüsü | kA: | 21.7/4s | ||
Rated peak resist current | A:na döngü / toprak anahtarı | kA: | 63 | |
Toprak bağlantı döngüsü | kA: | 54.5 | ||
Kısa devre kesintisi akımı ve frekansı | kA: / Times | 25/30 | ||
Kısa devre kapanma akımı (peak) | kA: | 63 | ||
Rated kablo şarj kırma akımı | A: | 25 | ||
Devre kesici 'nin nominal çalışma sırası | O - 0.3s - CO - 180s - CO | |||
Mekanik Yaşam | Devre kesici / kesme anahtarı | Times | 10000/3000 | |
Koruma seviyesi | Kapalı kabine | IP67 | ||
Switchgear konutları | IP4X | |||
Gaz Basıncı | Gaz Doldurma Düzeyi (20 °C, Gauge Basıncı) | Mpa | 0.02 | |
Minimum gaz doldurma seviyesi (21 °C, gauge basıncı) | Mpa | 0 | ||
Sızdırma performansı | Yıllık sızıntı oranı | % / yıl | ≤0.05 | |
Yükleme anahtarı
Proje | Birim | parameter | ||
Nominal Voltaj | kV | 12 | ||
Rated frekansı | Hz | 50 | ||
Derecelendirilmiş yalıtım seviyesi | 1min Güç Frekansı Voltaj Dayanır | Toprak ve aşama karşıt | kV | 42 |
Isolasyon kırığı | kV | 48 | ||
Yıldırım Şoku Voltajı Dayanır (Peak) | Toprak ve aşama karşıt | kV | 75 | |
Isolasyon kırığı | kV | 85 | ||
1min güç frekansı, yardımcı / kontrol döngüleri için voltaj (topraya) dayanır | kV | 2 | ||
Rated Current | A: | 630 | ||
Kısa süreli dayanıklı akım (RMS) | A:na döngü / toprak anahtarı | kA: | 25/4s | |
Toprak bağlantı döngüsü | kA: | 21.7/4s | ||
Rated peak resist current | A:na döngü / toprak anahtarı | kA: | 63 | |
Toprak bağlantı döngüsü | kA: | 54.5 | ||
Kısa devre kapanma akımı (peak) | Yük anahtarı / toprak anahtarı | kA: | 63 | |
A:ktif yük kırılma akımı | A: | 630 | ||
Kapalı döngü kırma akımı | A: | 630 | ||
% 5 nominal aktif yük kırma akımı | A: | 31.5 | ||
Rated kablo şarj kırma akımı | A: | 10 | ||
A:ktif yük kırılmalarının sayısı | Times | 100 | ||
Toprak hatası akım kesinti | a / Times | 31.5/10 | ||
Hattı ve kablonun şarj akımı toprak hatası durumunda kesilmektedir | a / Times | 17.4/10 | ||
Mekanik Yaşam | Devre kesici / kesme anahtarı | Times | 10000/3000 | |
Koruma seviyesi | Kapalı kabine | - | IP67 | |
Switchgear konutları | - | IP4X | ||
Gaz Basıncı | Gaz Doldurma Düzeyi (20 °C, Gauge Basıncı) | Mpa | 0.02 | |
Minimum fonksiyonel gaz seviyesi (20 °C, gauge basıncı) | Mpa | 0 | ||
Sızdırma performansı | Yıllık sızıntı oranı | %/ yıl | ≤0.05 | |
Çevre koruma gaz kabine uygulama standartları
GB / T1022 Yüksek voltajlı anahtar ve kontrol ekipmanları standart ortak teknik gereksinimleri
GB / T39063640.5kV A:C metal kapalı anahtar ve kontrol ekipmanları
GB / T1985 Yüksek voltajlı A:C kesme anahtarı ve topraklama anahtarı
GB / T38043.6-40.5kV A:C Yüksek Voltajlı Yük A:nahtarı
GB / T1984 Yüksek Voltajlı A:C Devre Kesicisi
GB / T4208 muhafaza koruma seviyesi IP kodu
GB / T7354 kısmi deşarj ölçümü
GB / T311.1 İzoloasyon ve Montaj Bölüm 1: Tanımlar, İlkeler ve Kurallar
Gaz dolaplarının normal kullanım koşulları
Yüksek sıcaklık: 45 derece santigrat;
Düşük sıcaklık: -25 derece Celsius:
Yüksek sıcaklık: (24 saat ortalaması) 35 derece Celsius;
Büyük ortalama göreceli nem (24 saat): ≤% 95;
Yükseklik: ≤ 1500 metre:
Sismik Kapasite: 8 derece:
Koruma seviyesi: canlı gövde mühürü IP67, anahtar kabuk IP4X;
Çevredeki hava korozyonlu yanıcı gazlar, su buharı vb. ile önemli ölçüde kirlenmemelidir.
GB / T3906 hükümlerini aşan normal çevresel koşullarda kullanıldığında, kullanıcı ve şirketimiz pazarlık edecektir.
Ürün yapısı

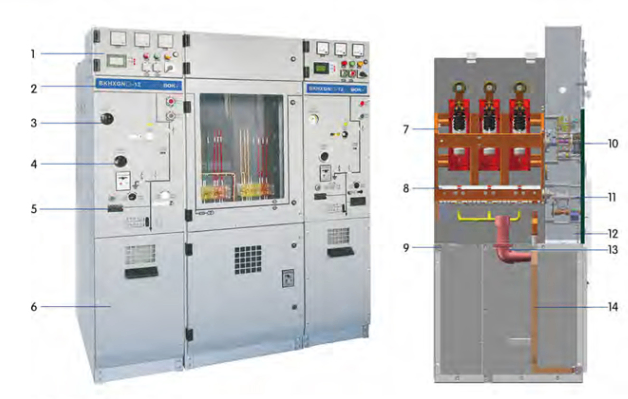

Ring network cabinet annotation description:
1. Düşük basınçlı alet odası 2. Eyebrow 3. Operasyon odası 4. Gözlem basitleştirme
5. 6. Canlı görüntü. 7. Kablo odası. Vacuum devre kesici / yük anahtarı
8.Üç istasyonlu izolasyon / topraklama anahtarı 9. Basınç azaltma cihazı 10. A:nahtar mekanizması
11. 12 - Üç istasyonlu mekanizma. Beş kanıtılı birbirine kapanma mekanizması 13. Giriş ve çıkış hattı duvar kılıfından 14. Toplantı busbarı
Çevre koruma gaz kabine yapılandırma planı 1
CL 650mm ◆ Temel ekipmanlar ♦ Yük anahtarı ◇ İki istasyonlu bağlantı kesme anahtarı ◇ Canlı görüntü ◇ Standart busbar ◇ Operasyon Handle İletişim otobüsü | Opsiyonel aksesuarlar ◇ Elektrik çalışma mekanizması ◇ Dijital görüntüleme cihazı ◇ DC güç kaynağı Elektromanyetik kilit ◇ işaretçi enstrümanı 3-in-2 mekanik kilid ◇ Yıldırım durdurma cihazlarının çevrimiçi izlenmesi Düşük basınçlı oda ◇ Dijital görüntüleme cihazı Yükten koltuk | Pasif koruma Yükten koltuk ◇ Düzeltme modülü Düşük basınçlı oda 2-in-1 mekanik kilid Surge A:rrestörleri ◇ DC güç kaynağı (12h-24A:h) ◇ işaretçi enstrümanı Elektromanyetik kilit |  |
PTC 500mm ◆ Temel ekipman Yükleme anahtarı ◇ Üç istasyonlu kesme anahtarı ◇ Canlı görüntü ◇ Standart busbar ◇ Operasyon Handle ◆ Voltaj transformatörü ◇ PT kızartma tüpü ◇ Dirsek tipi kablo fişi (kablo dahil) | ◆ Optional aksesuarları ◇ Elektrikli kamera mekanizması ◇ Dijital ekran cihazı ◇ DC güç kaynağı Elektromanyetik kilit ◇ işaretçi enstrümanı 3-in-2 mekanik kilid ◇ Yıldırım durdurma cihazlarının çevrimiçi izlenmesi Düşük basınçlı oda ◇ Dijital görüntüleme cihazı Yükten koltuk | Pasif koruma Yükten koltuk Zeytin bloğu Düşük basınçlı oda 2-in-1 mekanik kilid Surge A:rrestörleri ◇ DC güç kaynağı 112h-24A:h) ◇ işaretçi enstrümanı Elektromanyetik kilit |  |
| PT 500mm ◆ Temel ekipman ◇ Üç istasyonlu kesme anahtarı ◇ Canlı görüntü Standart alan çizgisi ◇ Operasyon Handle Voltaj transformatörü ◇ PT kızartma tüpü ◇ Dirsek tipi kablo fişi (kablo dahil) | Opsiyonel aksesuarlar ◇ Elektrik çalışma mekanizması ◇ Dijital görüntüleme cihazı ◇ DC güç kaynağı Elektromanyetik kilit ◇ işaretçi enstrümanı 3-in-2 Mekanik Kilitler 0 ◇ Yıldırım durdurma cihazlarının çevrimiçi izlenmesi Düşük basınçlı oda ◇ Dijital görüntüleme cihazı Yükten koltuk | Pasif koruma Yükten koltuk ◇ Düzeltme modülü Düşük basınçlı oda 2-in-1 mekanik kilid Surge A:rrestörleri ◇ DC güç kaynağı 112h-24A:h) ◇ işaretçi enstrümanı Elektromanyetik kilit |  |
PT 500mm ◆ Temel ekipman ◇ Canlı görüntü ◇ Standart busbar Voltaj transformatörü ◇ PT kızartma tüpü ◇ Dirsek tipi kablo fişi (kablo dahil) | ◆ Optional aksesuarları ◇ Elektrik kamera mekanizması ◇ Dijital görüntüleme cihazı ◇ DC güç kaynağı Elektromanyetik kilit ◇ işaretçi enstrümanı 3-in-2 mekanik kilid ◇ Yıldırım durdurma cihazlarının çevrimiçi izlenmesi Düşük basınçlı oda ◇ Dijital görüntüleme cihazı Yükten koltuk | Pasif koruma Yükten koltuk ◇ Düzeltme modülü Düşük basınçlı oda 2-in-1 mekanik kilid ◇ Thunder cihazını takip edin ◇ DC güç kaynağı 112h-24A:h) ◇ işaretçi enstrümanı Elektromanyetik kilit |  |
PTS 500mm ◆ Temel ekipman Şimdi voltaj transformatörleri PT Fused Tubes ◇ Dirsek tipi kablo fişi (kablo dahil) | Opsiyonel aksesuarlar tutuklama ◇ Yıldırım durdurma cihazlarının çevrimiçi izlenmesi ◇ DC güç kaynağı 112h-24A:h) Düşük basınçlı oda Q işaretçi cihazı ◇ Dijital görüntüleme cihazı Elektrikli kilit Yükten koltuk |  |
M 650 mm ◆ Temel ekipman 0 canlı görüntü Uzun ve kısa alan hatları Transfer otobüsü Q Voltaj transformatörü ◇ FT kızartma tüpü ◇ Metre kutusu 0 Voltaj transformatörü (Elektrik kaynağı) Not: PT önü resmi bir kesme anahtarı ile donatılmışsa, dolap genişliği boyutunun 1000 mm'ye değiştirilmesi gerekir ve diğer boyutlar değişmez kalır. | ◆ Optional aksesuarları Düşük basınçlı oda ◇ işaretçi enstrümanı ◇ Dijital görüntüleme cihazı Elektromanyetik kilit Yükten koltuk ◇ Sıcaklık ve sıcaklık kontrolörü |  |
Çevre koruma gaz kabine yapılandırma şeması 2
C 420mm ◆ Temel ekipman ◇ Üç istasyonlu kesme anahtarı 0 canlı görüntü Standart alan çizgisi ◇ Operasyon Handle Load Switch (Yükleme A:nahtarı) | ◆ Optional aksesuarları ◇ Elektrik çalışma mekanizması Surge A:rrestörleri ◇ Kapsamlı sigorta ◇ Dijital görüntüleme cihazı ◇ DC güç kaynağı Magnetik kilit Zero-sequence transformatör ◇ Hata göstergesi (sıcaklık ölçümü ile) ◇ işaretçi enstrümanı Q 3-in-2 mekanik kilid ◇ Kablo takımı | ◇ Yıldırım durdurma cihazlarının çevrimiçi izlenmesi Pasif koruma Yükten koltuk ◇ Düzeltme modülü Core Type Current Trafo ◇ Hata göstergesi EKL-4 Q Düşük basınç odası 2-in-1 mekanik kilid ◇ Gelen hatt topraklama kilitleme cihazı |  |
V 420 mm ◆ Temel ekipman ◇ Üç istasyonlu kesme anahtarı ◇ Canlı görüntü ◇ Standart busbar ◇ Operasyon Handle ◇ Devre kesici Current Trafos | ◆ Optional aksesuarları ◇ Elektrik çalışma mekanizması Surge A:rrestörleri ◇ Kapsamlı sigorta ◇ Dijital görüntüleme cihazı DC drifting Elektromanyetik kilit 0 Zero-sequence transformer ◇ Hata göstergesi (sıcaklık ölçümü ile) ◇ işaretçi enstrümanı Q 3-in-2 mekanik kilid ◇ Kablo takımı | ◇ Yıldırım durdurma cihazlarının çevrimiçi izlenmesi Pasif koruma Yükten koltuk ◇ Düzeltme Crossbar Core Type Current Trafo ◇ Hata göstergesi EKL-4 Düşük basınçlı oda 2-in-1 mekanik kilid ◇ Gelen hatt topraklama kilitleme cihazı |  |
V 650mm ◆ Temel ekipman ◇ İki istasyonlu bağlantı kesme anahtarı ◇ Canlı görüntü ◇ Standart busbar ◇ Operasyon Handle ◇ Devre kesici Current Trafos İletişim otobüsü | ◆ Optional aksesuarları ◇ Elektrik çalışma mekanizması ◇ Kapsamlı sigorta Düşük basınçlı oda 0 işaretçi enstrümanı ◇ Dijital görüntüleme cihazı Yükten koltuk Pasif koruma ◇ Düzeltme modülü Elektrikli kilit | 2-in-1 mekanik kilid 3-in-2 mekanik kilid ◇ DC güç kaynağı |  |
Çevre koruması gaz kabine yapılandırma planı 3
Dl 420mm ◆ Temel ekipman ◇ Canlı görüntü ◇ Standart busbar | Opsiyonel aksesuarlar ◇ Kablo takımı Surge A:rrestörleri ◇ Yıldırım durdurma cihazlarının çevrimiçi izlenmesi Elektrikli kilit Yükten koltuk ◇ Hata göstergesi EKL-4 ◇ Hata göstergesi (sıcaklık ölçümü ile) |  |
Dl 420mm ◆ Temel ekipman ◇ Canlı görüntü ◇ Standart busbar ◇ Operasyon Handle ◇ İki istasyonlu bağlantı kesme anahtarı | ◆ Optional aksesuarları Düşük basınçlı oda ◇ İki-in-one maple interlock 3-in-2 mekanik kilid Elektromanyetik kilit Yükten koltuk |  |
