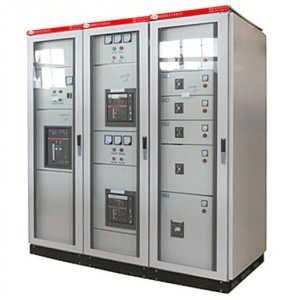

GDF Düşük Voltajlı Anahtar

genel bakış

GDF tipi düşük voltaj sabit bölüm anahtarı

(Bundan sonra "basitleştirilmiş" olarak anılır)

Kurulumun tartılması) firmamızın

GCS Fixed Switchgear

Özel gereksinimleri temelinde

Kullanıcının güç dağıtım sistemi

Mühendislik uygulanabilirliğinin geliştirilmesi ve geliştirilmesi, yerli gelişmiş yatay düşük voltajlı anahtar cihazına sahiptir. Cihaz uygulanabilir AC 50 ~ 60HZ, nominal gerilim 660V ve aşağıdaki sistemler, güç üretimi, iletim, güç dönüştürme ve elektrik için kullanılır Tüketilebilir ekipmanların genel kontrolü. Cihaz, düşük voltajlı elektronik kontrol ekipmanının kalite denetimi, denetim ve test merkezi 5000A 'nın tipi testi, büyük bir iç arıza ark testi ve il değerlendirmesi üretim kapasitesine sahiptir.

Teknik parametreler

Cihaz, IEC60439-1, GB7251.1-2005 "Düşük voltajlı anahtar ve kontrol ekipmanları", JB / T9661-1999 "Düşük voltajlı çıkarma anahtarı" ve GB / T9466 "Düşük voltajlı anahtarı için Temel Test Yöntemleri" ve IEC1641 "Düşük voltajlı anahtarı ve iç arızalardan kaynaklanan ark durumunda kapalı düşük voltajlı anahtarı ve kontrol ekipmanları için test kuralları" ile uyumlu. Teknik parametreleri ise:

Performans özellikleri

Cihazın temel çerçeve, kombine bir montaj yapısıdır, Standart profillerle birleştirildi, ve çerçeve malzemesi işlenir ve soğuk rulo plakalardan monte edilir.

Yapısal özellikler:

The The Çerçevenin temel parçaları 8MF 'dir Soğuk rolü profilleri ve iki Profillerin yanları modül ile montaj delikleri vardır 20 mm ve 100 mm sırasıyla, çerçeve montajı esnek ve uygun hale getirir.

Çerçeve, fonksiyonel birim odasına, yatay otobüs odasına ve kablo odasına ayrılır ve odalar çelik plakalarla ayrılır.. Fonksiyonel birimlerin kendileri de birbirlerinden izole edilmekte ve kazanın etkisinin kapsamını sınırlandırmaktadır. Ve üst kapak plağı yatay busbarların montajını kolaylaştırmak için açılabilir.

Fonksiyonel birimlerin kapıları, elektrik şokuna karşı güvenliğini geliştiren mekanik birbirine kilitleme mekanizmaları ile donatılmıştır.

Tüm elektrik bileşenleri fonksiyonel birime sabitlenirken, ana bileşenler (devre kesici) çekilir. Dışarıda veya takılı, bakım ve bakım kolaydır.

Ne zaman Kabine derinliği ile tutarlıdır GCS 'ler -0.4 düşük voltajlı çekilme anahtarı, çapraz monte edilebilir ve kullanılabilir.

Type

Kullanıma göre, güç dağıtım merkezi olarak bölünülebilir (PC kabine) ve elektrik Motor Kontrol Merkezi (MCC kabine); Installation 'a göre Yöntem, iki tipte ayrılır: duvar ayrımı ve duvar montajı; operasyonlara göre, tek taraflı operasyon ve çift taraflı operasyonlara ayrılır; yapısal formuna göre, Yan çıkış ve arka çıkış iki tür vardır

Kabine bölümleri

Güç Dağıtım Merkezi (PC)

PC dolabı dört bölüme ayrılmıştır:

Yatay busbar bölümü: dolabın üst kısmında

Fonksiyonel birim bölümü: dolapın önünde sağ tarafta Kablo bölmesi: kabinin arkasında

Decompression kanalı: Busbar compartment önü

GDF Fixed partition Switchgear bir 3b ayrım yöntemi, esas olarak ana bileşen bölmesinde yansıtılır, Secondary bileşen Kablo ve otobüs bağlantı bölmesi, ayrı fonksiyonel alanlardır. Ana ve ikincil bileşenler bölmesi dolabın önünde yer alır, kablo bölme dolapın arkasında yer alır, busbar bölmesi dolapın üst kısmında ve dolapın ortasında yer alır ve profesyonel ısı dağılımı ve basınç rahatlatma kanalı Busbar bölmesinin ön tarafı.

3b ayrılığı elde etmek için önemli önlemler:

a. Her fonksiyonel birim bölmesi ayrı ayrı kaplıdır;

B. Yatay otobüs bölümü, fonksiyonel birim bölümü ve kablo bölümü arasında metal plaka ile ayrılır;

c.İkincil elementin bölümü ve ana elementin bölümü metal plakalar tarafından ayrılır;

d. Fonksiyonel birim odası ve dikey busbar odası ve basınç rahatlatma kanalı metal plakalar veya yalıtım plakaları ile ayrılır ve The fonksiyonel birim odası ve basınç rahatlatma kanalı arasındaki bölme, fonksiyonel birim odasında ark tetiklendiğinde, valf ile donatılmıştır Açılır ve basınç rahatlatma kanalı açılır, böylece yayı fonksiyonel bölmeye veya yayın meydana geldiği konuma sınırlamak için açılır, böylece Bir birim başarısız olduğunda, ark diğerlerini etkilemek için genişlemez. Birimler.

E. Fonksiyonel birim odaları metal plakalarla ayrılmıştır.

Busbar sistemi

The The Ana anahtar kabinin ana otobüsü kabinin üst kısmına ayarlanır ve güç dağıtım otobüsü ( Dikey busbar) kapalı dikey bir kanalda monte edilir, ark tarafından neden olan deşarjı önleyebilir ve insan temasını önleyebilir.

Kabine, bağımsız bir PE topraklama sistemi ve Nötr bir iletken, kabinin alt kısmında cihaz boyunca kurulan ve Her devre toprak ya da sıfır yakındaki bağlanabilir.Çerçeve yapısı, yüksek öz-çaplama vidaları ile tamamen pervetlenmiştir. Temel güvenilirlik.

The The nötr otobüs ve nötr koruma otobüsü, fonksiyonel ünite bölmesinin alt kısmına paralel olarak kurulur ve dikey olarak kurulur. Kablo odasında, ve N tel ve PE tel bir yalıtıcı ile ayrılırsa, N tel ve PE tel ayrı ayrı kullanılır ve iletken ise İkisinin arasında kısaltılmış - Evet, hazır PE / N hattı.

topraklama sistemini korumak

Cihazın koruma devresi iki parçadan oluşur: Bir PE wire (veya PEN wire) Bu, bu Ayrı olarak kurulur ve düzenlemenin tüm uzunluğunda çalışır ve iletken yapısal bir parça.

Cihazın metal yapısal parçaları, saatin kapısı ve mühürleme plağı hariç, galvanizlenir ve bağlantı Yapısal Parçaların Dikkatle tasarlanmıştır Böylece belli bir kısa devre akımı geçebilir.

Fonksiyonel birimler

Sabit bölüm MCC dolabı 4 fonksiyonel birimlere sahiptir:

6E: Yükseklik 150 × Genişlik 600 × Derinlik 400 8E: Yükseklik 200 × Genişlik 600 × Derinlik 400 16E: Yükseklik 400 × Genişlik 600 × Derinlik 400 24E: Yükseklik 600 × Genişlik 600 × Derinlik 400

Mekanik interlock

Her fonksiyonel birimin işletim mekanizması ve birim odasının kapı panelini, kapı panelin Kapalı durumda açılamaz ve kapı paneldeki işletim mekanizması, devre kesiciyi kapanma veya açma konumunda kilitlemek için kilitlenebilir Operatör dışı operasyon nedeniyle meydana gelen kazaları önlemek için.

kullanın

Yerli ve yabancı sabit düşük voltajlı anahtar GDF-0.4 tip ayrı sabit düşük voltajlı anahtar tasarlanmıştır Şirketimiz tarafından geliştirilmiş ve Teknolojiklere göre Seviye ve yapısal özellikler of The Cabinet 。AC için uygun 50Hz, rated çalışma Voltage of Güç aydınlatma, elektrik, çalışma olarak sistemde 400V Current of 2500A ve aşağı Enerji üretimi için kullanılır, iletim ve dağıtım sistemi enerji dönüştürme ve koruma kontrolü.

Kullanım ortamı

(1)Ortam hava sıcaklığı 40 ° C'den yüksek değildir ve -5 ° C'den düşük değildir. The The 24 saatlik ortalama sıcaklık yüksek değildir  35 °C.

(2)Yükseklik 2000 metreden fazla olamaz.

(3)Etrafındaki havanın nispeten nem oranı 40 °C sıcaklığında% 50'yi aşmamalıdır ve Büyük bir nispeten nem izin verilmelidir Düşük sıcaklıkta, örneğin % 90 20 ° C'de.

(4)Cihazın eğim ve dikey yüzey, kurulduğunda% 5'i aşmamalıdır ve tüm dolap nispeten düz olmalıdır.

(5)Cihaz şiddetli titreşim ve şok olmadığı bir yere monte edilmelidir ve elektrikli bileşenlerin çarpmasına neden olmak için yeterli değildir. - Çıkarmış.

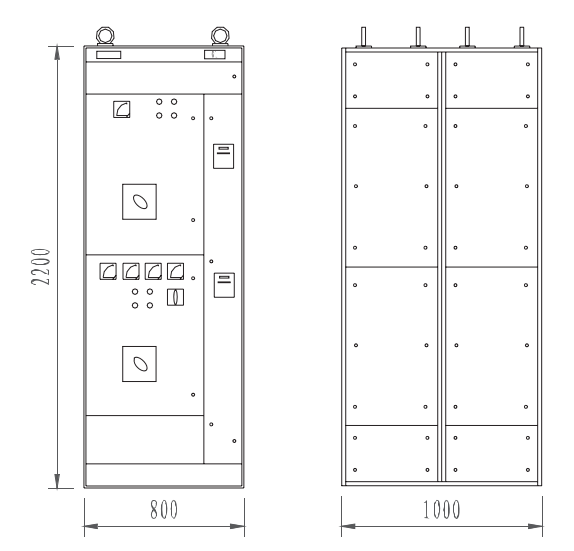

Şekil.1 Busbar dolapı ve giriş dolapı] tür anahat boyutu

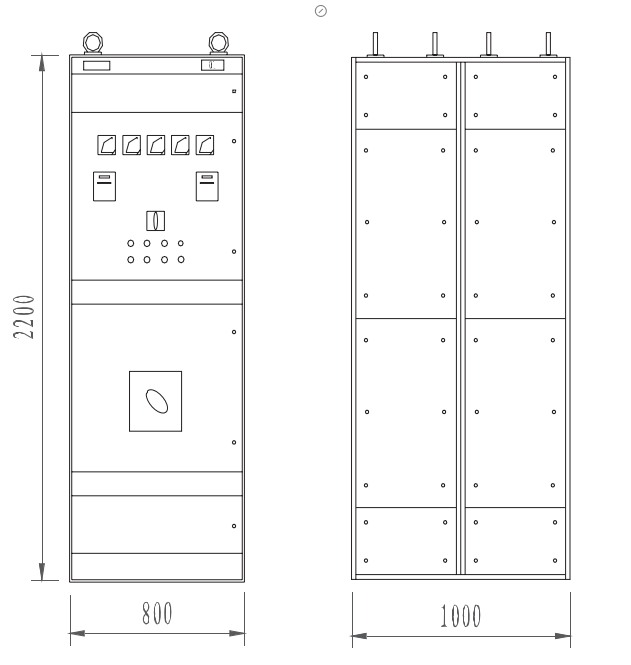

Şekil.2 Giriş dolabı tipi II boyutları

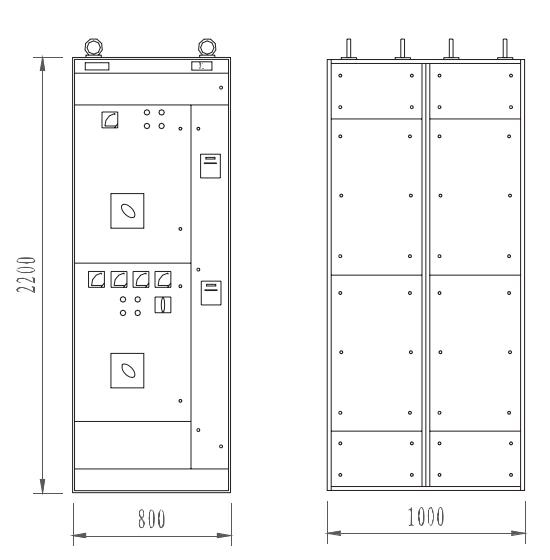

Şekil.3 Kontrol dolabının ve kapasitör dolabının genel boyutları

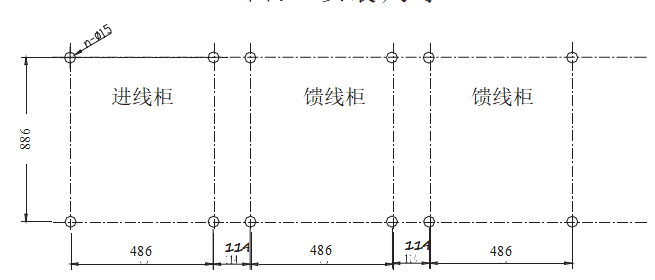

Fig. 4 Installation boyutları

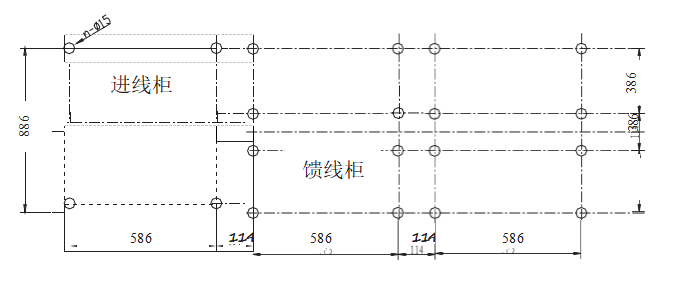

Fig.5 Dizim dolaplarının montaj boyutu
