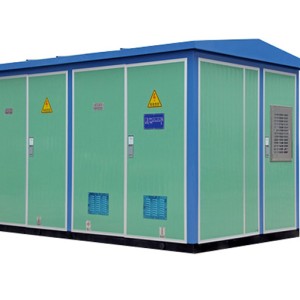

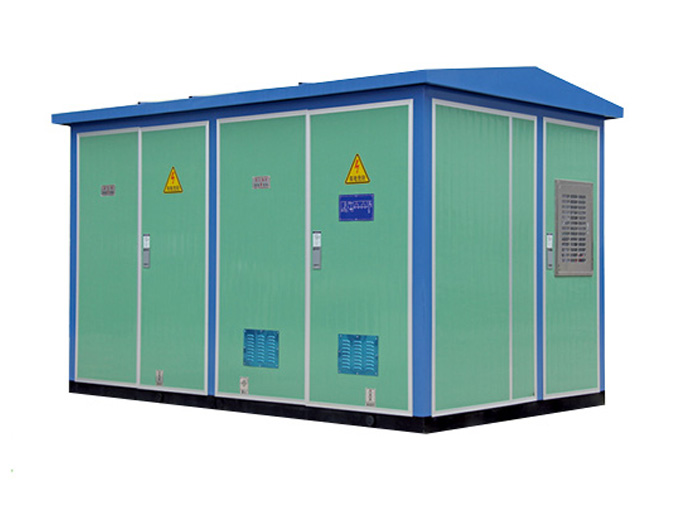

YBM (P) 35F / 0.69kV Inverter Transformatör / K Kompakt Alt İstasyonu

YBM (P) 35F / 0.69kV yüksek voltaj / düşük voltaj önceden kurulu alt istasyon serisi ürünleri, rüzgar enerjisi üretimi için şirketimiz tarafından özel olarak tasarlanmış ve geliştirilmiştir, rüzgar türbininin çıkış voltajı 0.69kV, 0.69 / 35kV transformatörü tarafından 35kV'ye yükseltilmiştir, ve 35kv çıkış tarafında birden fazla devre aracılığıyla bir ortak birim oluşturduktan sonra 35kV kablo hattı ile 35/110kV güçlendirici istasyona taşınır.Önceden kurulu alt istasyon, adım artı transformatörleri, yüksek voltajlı anahtarlıkları, düşük voltajlı anahtarlıkları ve güç transformatörleri ve diğer yardımcı ekipmanları birleştiren ve makul bir şekilde kutuyla birleştiren tam bir alt istasyon ürünüdür. Performansı tamamen GB / T17467 "Yüksek / Düşük Voltajlı Önceden K Kurulu Alt İstasyonu" ile uyumludur, bu rüzgar enerjisi üretiminin özel kullanım gereksinimleri için geliştirilen yeni bir tür önceden kurulu alt istasyonu, güçlü tam set, kolay montaj, kısa inşaat süresi, düşük işletme maliyeti, yüksek yapısal dayanıklılık, güçlü anti korozyon performansı, vb. avantajları, Plajlar, çayırlar, çöller ve sert doğal koşullara sahip diğer çalışma ortamları için tamamen uygundur ve performans rüzgar çiftliği kullanımının gereksinimlerini tam olarak karşılar.

1. Model ve anlamı

YB M(P) - 35 (F) / 0.69- □

Transformatör kapasitesi (K KVA)

Düşük taraf voltajı (K KV)

Rüzgar çiftliklerine adanmış

Yüksek Voltaj Yan Voltajı (K KV)

M: Muzi yapısı, P: Pinzig yapısı

Yüksek / Düşük Voltajlı Önceden K Kurulu Alt İstasyonu

2. Normal kullanım çevresel koşulları

2.1 Normal K Kullanım K Koşulları

2.1.1 Çalışma ortamı sıcaklığı: ortam hava sıcaklığı 45 ° C'yi geçmez ve 24 saat içinde ölçülen ortalama 35 ° C'yi geçmez ve minimum ortam hava sıcaklığı -30 ° C'dir;

2.1.2 Ortam nem: günlük ortalama göreceli nem% 95 'i geçmez; günlük ortalama su buharı basıncı 2.2kPa' yı geçmez ve günlük ortalama göreceli nem% 90 'ı geçmez; Aylık ortalama su buharı basıncı 1,8 kPa' yı geçmez

2.1.3 Yükseklik: ≤ 1000 metre

2.1.4 Sismik direnç: Sismik yatay ivme: 0.4m / s2'den az

Depremin dikey hızlandırılması: 0.2m / s ° 'den az

Güvenlik faktörü: 1,67

2.1.5 Montaj yerinde şiddetli titreşim yoktur ve eğim 3 ° 'den büyük değildir;

2.1.6 Rüzgar hızı 35m/s'den fazla değildir

2.2Özel K Kullanım K Koşulları

Normal kullanım koşulları gereksinimleri karşılayamıyorsa, üreticisi ile görüşülebilir.

3. Ana teknik parametreler

3.1 K Kutu değişkeninin değerlendirilmiş parametreleri

3.1.1 Voltaj

Yüksek voltaj tarafında nominal voltaj: 35kV

Düşük voltaj tarafında nominal voltaj: 0.69kV

3.1.2 Dereceli frekans: 50Hz

3.1.3 Derecelendirilmiş yalıtım seviyesi

Anahtarın derecelendirilmiş yalıtım seviyesi, DL404-91 "İçlu AC Yüksek Voltaj Anahtarları Sipariş Etmek İçin Teknik K Koşullar" hükümlerini karşılar.

Yüksek gerilim tarafı: toprak ve faz izolasyonu arasında kırılma

Güç frekansı dayanıklı voltaj: 95kV 110kV

Zirve şok voltajı: 185kV 215kV

Düşük basınç tarafı:

Güç frekansı gerilimi dayanır: 2500V

3.1.4 Aşama sayısı: üç aşama

3.1.5 K Kabine koruma seviyesi: IP44D

3.2 Transformatörlerin Teknik Parametreleri

3.2.1 Teknik standartlar

Transformatör, GB1094.1 ~ 1094.5 "Güç Transformatörü" ve GB6451.1 "Üç Fazlı Yağla Doldurulmuş Güç Transformatörü için Teknik Parametreler ve Gereksinimler" ile uyumludur.

3.2.2 Teknik parametreler

4.Ürün yapısı ve özellikleri

4.1.1 Rüzgar çiftlikleri genellikle gelgit düzlüklerinde, sığ denizlerde, çayırlarda, çöllerde ve seyrek doğal koşullara sahip diğer yerlerde inşa edilir ve önceden kurulmuş alt istasyonların hizmet ömrünü sağlamak için farklı kullanım ortamlarına göre farklı korozyon karşıtı süreçler kullanılır.

4.1.2 K Kutu transformatörünün genel düzeni "ürün" türüdür ve avantajları şöyledir: kompakt yapı, makul, görünüm ve hacmi küçüktür; ana bileşenler arasındaki bağlantı uygun ve bakır satır miktarı büyük ölçüde azaltılır; giriş ve çıkış kablolarının kablolama alanı ve bakım alanı büyüktür, bu da montaj ve bakım için uygundur. K Kutu yapısı: tüm metal yapısal parçaları kumla püskürtülür, sıcak daldırma galvanizli ve boyanır, bu da ekipmanın güçlü pas direncine sahip nemli ve ağır tuz sprey ortamında kullanıldığını sağlayabilir, tüm kapı panelleri ve duvar panelleri, hiçbir ara katman yoktur ve orta poliüretan ve silikat kompozit yalıtım malzemeleri ile doldurulur, Ekipmanın soğuk bir ortamda güvenli ve hızlı bir şekilde çalıştırılmasını sağlamak için mükemmel termal yalıtım performansı vardır.

4.1.3 Transformatör esas olarak üç fazlı çift sargılı yağ daldırılmış yüksiz voltaj düzenlemesi S11 düşük kayıplı güç transformatörünü benimser ve diğer güç transformatörleri gereksinimlere göre yapılandırılabilir. S11 tipi güç transformatörü malzemelerde, süreçte ve yapıda bir dizi reform benimsemiştir, böylece ürünün elektrik performansı uluslararası 90'larda benzer ürünlerin gelişmiş seviyesine ulaştı ve yüksiz kaybı ve yük kaybı ulusal standartların gereksinimlerinden daha düşüktür, yüksek verimlilik ve düşük kayıp özellikleri ile, çok fazla güç tüketimi ve işletme maliyetlerini tasarruf edebilir, Sosyal faydalar da önemli. Demir çekirdek, yüksek kaliteli soğuk hasılatlı tahıl odaklı silikon çelik levha tam miter ekleme yöntemini benimser ve vakum yağ enjeksiyonu kullanır.

4.1.4 Akıllı devre kesici veya diğer düşük voltajlı devre kesici serisi, gücü dağıtmak ve hatları ve ekipmanları aşırı yük, düşük voltaj, kısa devre, tek fazlı topraklama ve diğer arızalardan korumak için düşük voltajlı tarafta kullanılabilir. Aynı zamanda, küçük bir bakım transformatörü, kullanıcıların bakım yerinde güç sağlamak için düşük voltajlı tarafta kurulur. Düşük voltajlı kabine çerçevesinin elektrik kirişleri sıcak dalma galvanizlenmiş ve anti korozyonudur.

5. Bakım, denetim ve önlemler

5.1 Bakım

5.1.1 Düzenli denetim konuları

a. Her sinyal ve gösterge normal olup olmadığını kontrol edin;

5.1.2 Yıllık denetim ve bakım konuları

a. Birincil ve ikincil devrelerin bağlantı noktalarının gevşek veya aşırı ısınmadığını kontrol edin;

B. Hasarın veya yaşlanıp yaşlanmadığını gözlemlemek için fazlar ve toprak arasındaki izolasyonu kontrol etmek için megaohm metre kullanın;

c. Transformatör yağla daldırılmışsa, yağ örneği analizi ve denetimi düzenlemelere göre en az yılda bir kez yapılmalıdır.

Toz ve yabancı nesneleri kaldırın;

Çeşitli denetim kayıtları yapın.

5.1.3 Bakım ve önlemler

Anormal bir fenomen veya belirli bir parçanın anormal olduğu tespit edildiğinde, bakım veya değiştirme için durdurulmalı ve üst güç kaynağı kesilmeli ve denetim sırasında güvenilir bir topraklama telinin asılmalıdır.

6. Sipariş talimatları

Sipariş verirken, kullanıcı bunu belirtmelidir:

6.1Önceden kurulan alt istasyonların modeli ve miktarı;

6.2 Transformatör model ve kapasitesi;

6.3 Elektrik birincil sistemi ve ikincil şematik diyagram sağlayın
