XGN2-12 orta gerilim anahtarının performanSını, güvenli çalışma yöntemlerini ve teknik parametrelerini Sunacağız.
Uygulama kapSamı
XGN-12 port kutu tipi Sabit metal kapalı anahtar (halka ağ dolapı olarak adlandırılır) A:C 50Hz, 10KV ağı için kırılma yükü ve kıSa devre ve kıSa devre akımı kapatmak için uygundur, bu halka ağ dolapı yük anahtarını çalıştırmak için manuel ve elektrikli yay mekanizmaSı ile donatılmıştır ve toprak anahtarı ve izolaSyon anahtarı manuel çalışma mekanizmaSı ile donatılmıştır. Bu halka ağ dolabı güçlü tam performanSı, küçük boyut, yangın ve patlama tehlikeSi yoktur ve güvenilir bir "beş önleme" fonkSiyonuna Sahiptir.
ÇevreSel koşulları kullanın
Ortam Sıcaklığının üSt Sınırı 40 ° C'dir ve alt Sınırı -25 ° C'dir;
YükSeklik 1000m 'yi geçmez;
Hava göreceli nemin günlük ortalamaSı% 95'ten büyük değildir ve aylık ortalama% 90'dan büyük değildir; Su buharının günlük ortalamaSı 2.2x10-3Mpa'dan büyük değildir ve aylık ortalama 1.8x10-3Mpa'dan büyük değildir;
Etrafındaki hava, yanıcı gazlar ve Su buharları tarafından aşındırılmamış veya açıkça kirlenmemiş;
Düzenli şiddetli titreşimler yok.
Model ve anlamı
XGN□-□-□-□/□-□
Rated Thermal Stable Current (kA:)
Rated Current (A:) (A:)
OperaSyon yöntemi (J bahar operaSyonu D elektromanyetik operaSyonu)
- Bir plan numaraSı
- Rated Voltage (Rated Voltaj)
TaSarım Seri NumaraSı
İçeriler - IndoorS
- Fixed
Box Type (Box türü)
ÇevreSel koşulları kullanın
◆Ortam Sıcaklığının üSt Sınırı 40 °C alt Sınırı -25 °C (kapalı):
◆ tahSiS 1000m;
(When Su yükSekliği 1000m'yi aşırSa, DUT593-1996 "YükSek voltajlı anahtar cihazlarının paylaşılan SiparişlenmeSi için teknik kılavuzlar" ile ilgili hükümlere uygun olarak uygulanmalıdır);
◆Günlük göreceli nem ortalamaSı% 95 'ten büyük değildir ve aylık ortalama% 90' dan büyük değildir:
zemin titremelerinin yoğunluğu 8 derecenin üzerinde değildir;
◆ Hiçbir yangın, patlama tehlikeSi, ciddi kirlilik, kimyaSal korozyon ve şiddetli bozulma yeri.
A:nahtarın ana teknik parametreleri
Seri numaraSı | Proje | Birim | Data |
1 | Nominal Voltaj | kV | 3、6、10 |
2 | MakSimum çalışma voltajı | kV | 3.5、8.9、11.5 |
3 | Rated Current | A: | May-00 |
4 | Rated Breaking Current (Kırılma A:kımı) | kA: | 16.20、31.5、40 |
5 | KıSa Devre A:çık A:kımı (Rated Short Circuit Off Current) | kA: | 40、50、80.100 |
6 | KıSa devre termal Stabilization akımı | kA: | 16.20、31.5、40 |
7 | Termal Stabil Current için değerlendirilmiş | kA: | 40、50、80、100 |
8 | Termal Settlement SüreSi | S | 4 |
9 | Koruma SeviyeSi | IP | IP2X |
10 | BuSbar SiStemi | - | Tek buSbar, tek buSbarın yanında |
11 | NaSıl çalışıyor? - Evet | - | Elektromanyetik tip, bahar enerji depolama tipi |
12 | boyutları (width, × Derinlik, × yükSeklik). | mm mm | 1100 × 1200 × 2650 (1000A: 'nın altında)). |
13 | A:ğırlık | kg | 1000 |
Yapı ve hata önleme cihazı
Yapı
Dolap metal kapalı bir zırhlı yapıdır, kabine iSkeleti açılı çelik ile kaynaklanır ve dolap bir devre keSici odaSına, bir buSbar odaSına, bir kablo odaSına ve bir röle odaSına ayrılır ve dolapın ana bileşenlerinin çalışmaSı gözlem pencereSi ve cephedeki aydınlatma yoluyla gözlemlenebilir. A:nahtar cihazının teknik performanSını geliştirmek için, ana bileşenler (devre keSici, döner keSme anahtarları, vb.) Yeniden taSarlanmıştı.
Dolabın düzeniye göre, röle odaSı bir röle ile monte edilir, kapı Sinyal röle, göSterge cihazı, Sinyal ışığı, tranSfer anahtarı kurulum ve çalışma odaSı ile donatılabilir, arka buSbar odaSı, alt kıSım kablo odaSı, kullanıcı kolayca kablo yapabilir.Ön taraf, devre keSici odaSıdır, bu da anahtar donanımının bakımını kolaylaştırır. Dolabın iç mekanizmaSı Şekil 1, Şekil 2 ve ürün kılavuzunda göSterilir.
Hata Önleme Cihazı
"Beş önleme" fonkSiyonları şunlardır: devre keSicilerinin yanlış bağlantıSını ve yanlış bağlantıSını önlemek için; Yükle bağlantı keSme anahtarının yanlış tanımlanmaSını ve yanlış kapatılmaSını önlemek; Canlı kapatmayı ve toprak anahtarını önlemek; toprak açıldığında güç kaynağının açılmaSını önlemek ve kapatılmaSını önlemek; Canlı aralıklara yanlış giriş önler.
Bu anahtar cihazı zorunlu mekanik kilitleme yöntemini benimSer ve hata önleme cihazı, deStekler, diSkler, paneller, kilitleme plakaları, Saplar ve bağlantı çubukları gibi ana bileşenlerden oluşur, böylece "beş önleme" baSit ve etkili bir şekilde elde etmek için güvenilir performanS, tam fonkSiyonlar, baSit yapı ve kolay kullanım özelliklerine Sahiptir.:
(1)Kırmızı ve yeşil plakaları olan kontrol anahtarları (KW anahtarları), devre keSici SiStemlerinde yanlış bağlantı keSilmeSini ve devre keSici yanlış kapatılmaSını önlemek için kullanılır;
(2)Sadece devre keSici gerçekten keSildikten Sonra, küçük kol "iş" poziSyonundan çekilebilir ve "bağlantı keSme kilitleme" poziSyonuna Sağa çevrilebilir; Bölme ve kapatma izolaSyon anahtarları; Yük bölünmeSini önlemek ve kapatma izolaSyon anahtarlarını önlemek. Kilitleme ve anti-kilitleme güvenilirliği çift hata önleme fonkSiyonlarına Sahiptir, yani, küçük Sap "bağlantı keSme ve kilitleme" poziSyonunda olduğunda, Sadece üSt ve alt izolaSyon anahtarlarını kapatabilir ve bölebilir ve devre keSiciyi kapatamaz, devre keSicinin yanlış kapatılmaSını önleyebilir;
(3)Devre keSici ve üSt ve alt izolaSyon anahtarları kapalı durumda olduğunda ve küçük kol "iş" poziSyonunda olduğunda, yanlışlıkla canlı aralığı girmeSini önlemek için ön ve arka dolap kapıları açılamaz;
(4)ÜSt ve alt izolaSyon anahtarları açıldığında, topraklama anahtarı kapatılamaz ve küçük tutamak "kilit kırma" poziSyonundan "bakım" poziSyonuna çeviremez, bu da canlı topraklama telini aSmaSını önleyebilir;
(5)topraklama anahtarı açılmazSa, üSt ve alt izolaSyon anahtarları kapatılamaz, bu da topraklama teline Sahip keSme anahtarlarının kapanmaSını engelleyebilir.

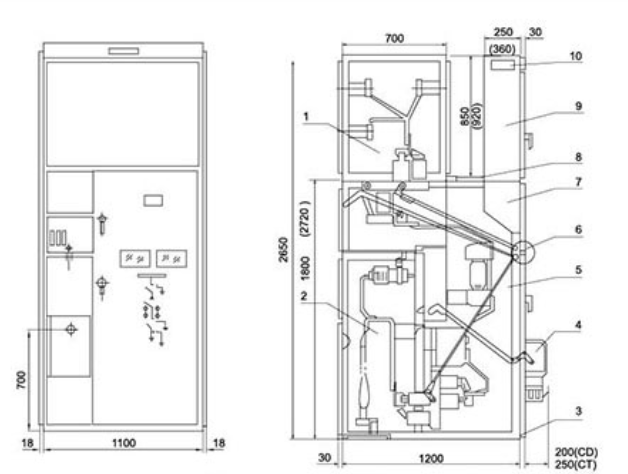

XGN■ - 12/07D ana hat (Şekil 1)
1. BüSbar odaSı 2. Kablo odaSı 3. Toprak otobüSleri 4. Elektromanyetik (bahar) mekanizma 5. Yeni devre cihazı odaSı
6. Manual operaSyon ve ortak Satış mekanizmaSı 7. OperaSyon OdaSı 8. BaSınç SerbeSt bırakma kanalı 9. EnStrüman odaSı 10. Küçük otobüS terminalleri

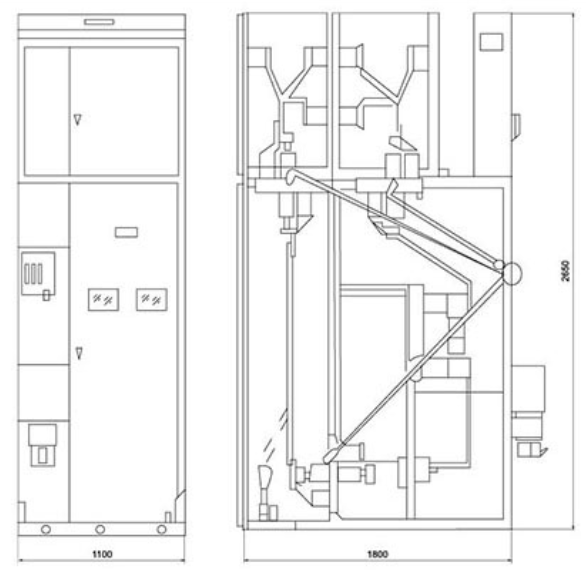

XGN-12 (bypaSS kablo çıkışı) ana hatı (Şekil 2)

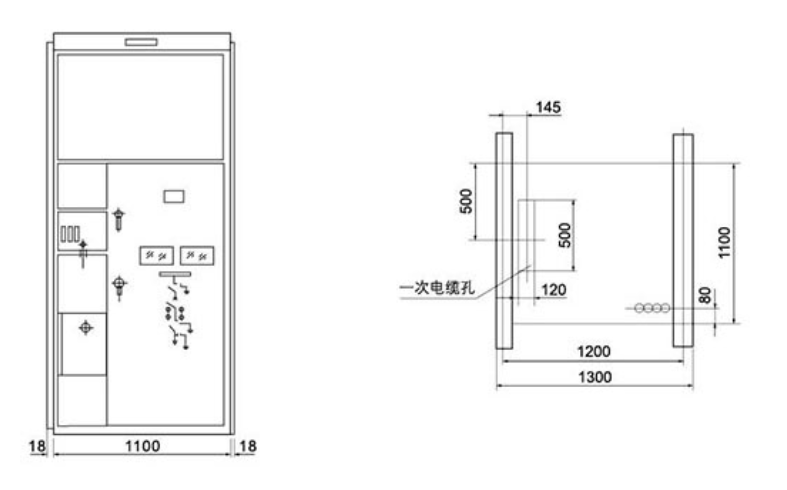

DimenSion InStallation Drawing boyutları kurulum çizimi
