YBBD-12 Pad Mounted Transformatörün performansını, güvenli çalışma yöntemlerini ve teknik parametrelerini sunacağız
1. Sınır
YBBD-12 serisi yarı gömülü kutu alt istasyonu (yarı yeraltı kutu alt istasyonu olarak adlandırılır, aynı zamanda manzara yeraltı kutu alt istasyonu olarak da bilinir), tam araştırma ve modern kentsel inşaat ve yönetim tartışması temelinde yeni geliştirilen yeni bir kutu transformatörü neslidir. A:na kısmı yer altına gömülür, az veya hiç arazi işgal etmez, görsel efekt çok iyidir, kentsel toprak kıtlığı ve kentsel psoriasis arasındaki çelişkiyi etkili bir şekilde çözür, çevre ile uyumlu ve birleştirir ve uzmanların ve kullanıcıların çoğunluğu tarafından yüksek saygı gösterir. Yarı gömülü kutu alt istasyonu, kutu alt istasyonunun tamamı tamamen mühürlü bir kutuya monte edilmiştir ve tümü toprak seviyesinin altına ayarlanır, toprak kutu tipi alt istasyonu ile aynıdır, iç ekipmanlar aynıdır, aynı 10KV giriş voltajı transformatör tarafından 400/220V dağıtım voltajına düşürülür ve daha sonra yük noktasına gönderilir, Halka ağ dağıtım sistemi için kullanılabilir ve aynı zamanda radyal güç şebekesi terminal güç kaynağı alt istasyonu olarak kullanılabilir. Yarı gömülü kutu, mükemmel anti- korozyon ve basınç direncine sahiptir ve mutlak mühürlenme sahiptir.
Modern kentsel güç tesislerinin "yenilik" ve "güzellik" arayışı ve çevre korunması, bugünün güç inşaatı ve geliştirme eğilimidir ve aynı zamanda bir şehrin modernizasyon ve uygarlık derecesinin önemli bir sembolüdür. Birinci sınıf güç ekipmanları yaratmak, kentsel ortamı güzelleştirmek ve topluma hizmet etmek amacıyla, şirketimiz aktif olarak üst hat yeraltı mühendisliği, kıyı tayfunu tuz sprey erozyonu, çevresel vizyon ve diğer birçok zorluk gibi mevcut güç ekipmanları kurulum ve bakımını çözmeye çalışır, Çevre dostu olmayan metallik yarı gömülü kutu alt istasyonları geliştirmek için yabancı gelişmiş teknolojileri tanıtır ve emilir.
2. Genel bakış
2.1. Model ve anlamı:
BD Y B □ / 0.4 □
Transformatörün kapasitesi KVA:
Düşük voltaj tarafında nominal voltaj KV
Yüksek voltaj tarafında nominal voltaj KV, 12, 40.5
Kurulum yöntemi, BD yarı gömülü kurulum
Box A:lt İstasyonu
Önceden yüklenmiş
2.2. Kullanım Koşulları:
Normal Kullanım Koşulları
a) Yükseklik
Yükseklik 1000m 'yi geçmez
b) A:mbient sıcaklığı
Maksimum sıcaklık 40 °C
Minimum sıcaklık -30 °C
c) Göreceli nem
25 °C'de, havanın göreceli nem oranı% 95'i geçmez ve aylık ortalama% 90'ı geçmez.
d) Kurulum ortamı
Montaj ortamı, belirgin kir hareketi, patlayıcı, korozyonlu gazlar ve tozdan arındırılmalıdır. Montaj alanı şiddetli titreşim ve şoktan arındırılmalı ve alçak yerlere yerleştirilmelidir.
Özel Kullanım Koşulları
Yukarıda belirtilen normal kullanım koşullarına ek olarak, diğer kullanım koşulları GB1094.1, GB / T11022, GB / T14048.1 ve GB7251.1 hükümlerine uygundur.
2.3. A:na parametreler:
Seri numarası | Itemlar | Birim | Yüksek Voltaj Birimi | Transformör | Düşük basınçlı oda | |
Yükleme anahtarı | Fuse | |||||
1 | Nominal Voltaj | kV | 12 | 10/0.4 | 0.4 | |
2 | Rated Current | A: | 630 | 12-125 | 300-2500 | |
3 | Nominal güç frekansı dayanıklılık | kV | 42/48 | 35 | 2.5 | |
4 | Yıldırım darbe direnci | kV | 75/85 | 75 | 8 | |
5 | Rated Breaking Current (Kırılma A:kımı) | kA: | 20 | 31.5 | ||
6 | Kısa devre kapanma akımı | kA: | 50 | |||
7 | Rated peak resist current | kA: | 50 | |||
8 | Kısa süreli Dayanıklı A:kım | kA: | 20 | |||
9 | Nitelikli kapasite | kVA: | ≤1600 | |||
10 | Gürültü seviyesi | dB | <55 | |||
11 | Koruma seviyesi | Yüksek voltajlı oda IP33, Transformator Odası IP23, Düşük Voltaj Odası IP33 | ||||
Yapısal özellikler:
|

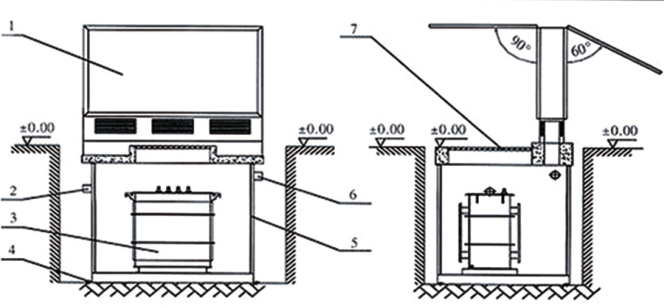

| Fig. 1 Yarı gömülü kutu transformatör yapısının şematik diyagramı 1-Işık kutu tipi güç dağıtım ekipmanı: 2-Yüksek voltajlı kablo giriş deliği; 3- Yeraltı kombine transformatörü: 4-Pitpit temelli montaj deliği 5-Prefabrik zemin oyunu temeli; 6-A:lçak voltaj kablo çıkış deliği; 7-Pit operasyon port kaplaması |
3.1 Yapılandırma
Yarı gömülü kutu transformatörünün yapısı Şekil 1 'de gösterilmiştir.
Yarı gömülü kutu transformatörleri esas olarak yeraltı transformatörleri ve reklam ışık kutusu açık anahtarlılardan oluşur. Yeraltı transformatörü, transformatörleri, yüksek voltajlı yük anahtarları, sigortaları vb. birleştiren yeni bir kompakt alt istasyon ekipmanıdır,çukurda yerleştirilen, yüzey alanı işgal etmez ve bir süre suya daldırılabilir. Reklam ışık kutusu tipi açık anahtar, reklam panolarını ve yere monte edilen açık anahtarı entegre eden karışık bir yapıdır. Kutunun içi açık yüksek ve düşük voltajda dağıtım dolabıdır ve iki taraf mükemmel görsel efektlere sahip reklam ışık kutularıdır.
3.2 Yapısal özellikler
3.2.1 Yeraltı kombine transformatörleri
Yeraltı transformatöründe kullanılan yeraltı kombine transformatörü aşağıdaki özelliklere sahiptir::
(1)Kutusu paslanmaz çelikten yapılmış, tamamen kapalı, IP68 koruma seviyesine sahiptir ve çalışma için suya daldırılabilir.
(2)Yüksek ve düşük voltaj giriş ve çıkış hatları, su geçirmez ve tamamen mühürlü, tamamen yalıtılmış ve tamamen kalkan kablolama yöntemlerini benimser ve çalıştırmak için daha güvenli olur.
(3)Naftenik alkil transformatör yağı, iyi ısı dağılım kapasitesini sağlamak için kullanılır,
(4)Önemli bir enerji tasarrufu etkisi olan amorf alaşım demir çekirdek kullanılabilir.
(5)Yüksek yalıtım ısı direnci seviyesi ve çevre koruması.
(6)Yedek ve takılabilir sigortalar transformatöre daha güvenli bir koruma sağlar.
(7)Yük anahtarı, çeşitli güç kaynağı sistemleri için uygun olan iki, üç ve dört pozisyonu vardır.
3.2.2 Prefabrik pit temeli
Gömülü dönüşümün çukur temeli fabrikada prefabrik edilmiştir ve prefabrik çukur temeli aşağıdaki özelliklere sahiptir::
(1)Çukurun temeli, 6 mm 'nin üzerindeki çelik plakalarla önceden basılabilir ve yapı, yüzey suyunun ve diğer enkazların çukurun içine girmemesini sağlamak için tamamen mühürlenir: önceden yapılmış takviye beton yapısı da kullanılabilir ve temeli sızdırmaması için gelişmiş su geçirmez teknolojisi kullanılır.
(2)Çukurun dibinde bir su toplama tankı sağlanır ve otomatik drenaj sistemi tarafından kontrol edilen bir dalgıç pompası monte edilir.
(3)Yüksek ve düşük voltajlı kablo montaj braketleri, kablo montajını ve fiksasyonunu kolaylaştırmak için çukurda kurulur.
(4)Su geçirmez aydınlatma kolay bakım için çukurda kurulur.
(5)Temel üst kapağı açık bir manluk deliği ile donatılmıştır.

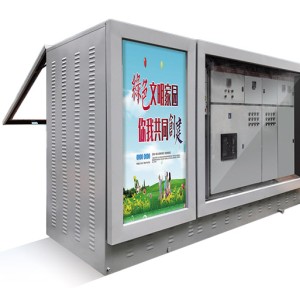

3.2.3 Reklam ışık kutusu açık anahtarı
(1)A:nahtarın koruyucu kabuğu, reklam ışık kutusunun yapısını benimser ve ışık kutu kabuğunun iki kapısı her açıdan açılabilir ve anahtarın çalışması ve bakımı için uygun olan pnömatik bir yay desteği konumlandırması vardır.
(2)Işık kutusu, iyi bir ısı yalıtım etkisi olan bir ısı yalıtım tabakası ile donatılmıştır.
(3)Işık kutusu kabuğunun iki tarafı reklam panolarıdır ve küçük boyutlu ve tek bir ışık kaynağı olan LED ışık yayıcı elemanlar benimsenir.
(4)Reklam ışık kutusu ve anahtarın kapı kilitleri bağımsız olarak ayarlanır ve ışık kutusu bakımı anahtarın çalışmasını etkilemez.
(5)Işık kutusu kabuğu, dış dünya tarafından hasar görürse bir alarm sinyali gönderebilen sesli ve ışık alarm cihazı ile donatılmıştır.
(6)A:nahtar, çift katmanlı bir kapı yapısını benimser, koruma seviyesi IP34'e ulaşır ve ikinci katman, ışık kutusu kabuğu yok edildikten sonra, düşük voltajlı dolapın hala tam ve bağımsız bir dış düşük voltajlı ürünün koruma seviyesine ulaşmasını sağlamak için cihaz kapısıdır.
(7)Işık kutusu kabuğunda gizlenmiş fan, sıcaklığı azaltmak ve nemden çıkarmak için otomatik olarak boşaltıp çukur temeli için hava sağlayabilir.
3.3
Su geçirmez ve ısı dağılımı
3.3.1 Yeraltı dönüşümünün su geçirmez tedavisi
Yeraltı kutu transformatörünün yeraltı kombine transformatörünün su altında çalışmasına izin verilmesine rağmen, çukur temsindeki su yalıtım ve drenaj, yeraltı transformatörünün uzun süreli güvenli ve güvenilir çalışması için dikkatlice tasarlanmıştır.
Düşük yeraltı suyu seviyesine (çukur temeli altından) sahip alanlar için, prefabrik bir çukur yapısı benimsenir, çukurun üstündeki havalandırma deliği etkili havalandırma ve yağmur geçirmez kabiliyetine sahiptir ve çukur temeli tabanı su akıcı kum çakılları ile döşürülür ve su doğrudan toprağa sızar.
3.3.2
Gömülü değişimlerin ısı dağılımı
Yeraltı kutusu transformatörü esas olarak aşağıdaki yönlerden yeraltı transformatörünün sıcaklık artışını ve ısı dağılımını sağlar::
(1)Yeraltı transformatörleri, 11 serisi düşük kayıp ürünleri veya amorf alaşım çekirdek ürünleri kullanır, bu da yük kaybı ve yük kaybını büyük ölçüde azaltır, bu nedenle ısı üretimi düşüktür.
(2)Transformatörün ısı direnci seviyesi yüksek, büyük bir sıcaklık artışı marjı ile, bu da transformatörün aşırı yük kapasitesini arttırır.
(3)Yeraltı transformatörü, katkı maddeleri eklemeden son derece düşük sıcaklıkta sürekli olarak akabilen naftenik transformatör yağı (veya yüksek ateşleme noktası yağı) kullanır ve iyi viskozite-zaman özellikleri, sıcaklık yükseldiğinde yağ hızının akış hızını daha hızlı hale getirir ve ürünün iyi ısı dağılım kabiliyetine sahip olmasını sağlar.
(4)Dağıtım kutusu ve temel çukuru arasında giriş ve çıkış fanları kurulur ve yeraltı kombine transformatörün sıcaklık artışı yeraltı transformatörünün normal ilerlemesini sağlamak için ayarlanmış değere ulaştığında zorlu iletim / egzoz hava soğutması gerçekleştirilir.
