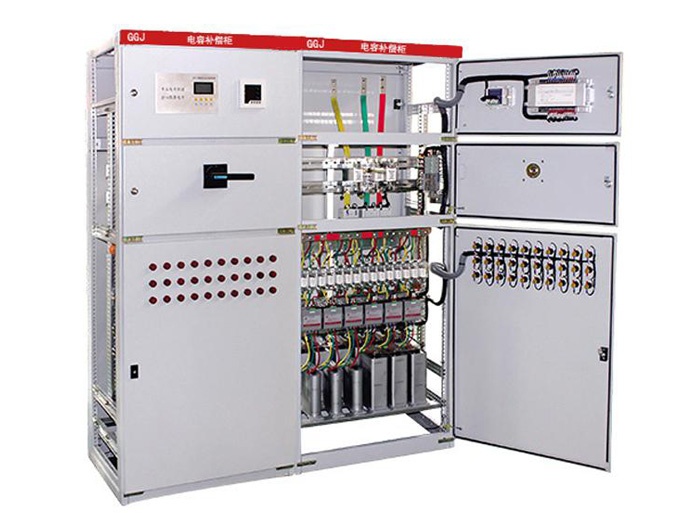

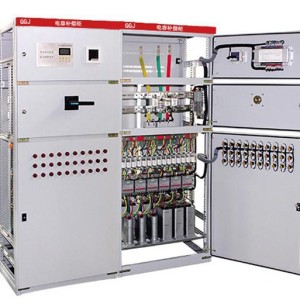

GGJ tipi düşük voltajlı reaktif güç dengeleme

GGJ tipi düşük voltaj dağıtımı reaktif güç dengeleme kapsamlı dolap, güvenlik, ekonomi, rasyonellik ve güvenilirlik ilkeleri doğrultusunda tasarlanmış yeni bir dış güç dağıtımı reaktif güç dengeleme kapsamlı dolap türüdür. Kentsel ağı, kırsal şebeke dönüşümü, endüstriyel ve madencilik işletmeleri, sokak lambaları aydınlatma, konut toplulukları vb. AC 50Hz dağıtım sisteminde ve 380V'nin nominal voltajı için uygundur, güç dağıtım, kontrol, koruma, reaktif güç dengeleme, güç ölçüm ve diğer çok fonksiyonlar, güç dağıtım, kontrol, koruma ile yeni açık kapsamlı dağıtım kutusu, Reaktif güç dengeleme, güç ölçüm ve diğer fonksiyonlar ve kullanıcı gereksinimlerine göre sızıntı koruma fonksiyonlarını ekleyebilir.Ürün, yeni yapı, makul yapı, yüksek koruma seviyesi, uygun montaj ve devreye alma, bakım ve bakım avantajlarına sahiptir.Ürün, GB7251.1-1997, GB / T15576-2008 ile uyumlu ve mevcut güç şebekesi dönüşümünde ideal bir düşük voltajlı tam ekipmanı set olan 3C sertifikasını geçti.

Ürün modeli ve anlamı

G-AC düşük voltajlı dağıtım dolapı, G elektrikli bileşenler sabit montaj, sabit kablolama, J-elektrostatik kapasitörler.

GGJ serisi açık güç dağıtımı reaktif güç dengeleme entegre kabine, 0.4kV voltaj seviyesindaki reaktif gücün güç dağıtımı, ölçüm, koruma ve otomatik dengeleme için uygundur.

2.Ürün özellikleri

GGJ serisi düşük voltajlı reaktif güç dengeleme kabin kabin, yalıtım anahtarı, sigorta, anahtarlama kondansatör kontaktactörü, termal aşırı yük rölesi, güç kondansatörü ve akıllı reaktif güç dengeleme denetleyicisi, vb. oluşur, Kabine kapalı bir yapıdır.

3. Ana performans

1. Zamanında ve hızlı yanıt, iyi telafi etkisi, güvenilir çalışma ve sızıntı koruyucusu da kullanıcı ihtiyaçlarına göre eklenebilir.

2. Koruma fonksiyonu: aşırı voltaj, aşırı yük, düşük voltaj, undercurrent, kısa devre ve diğer fonksiyonlar

3.Çalışma modu: İki çalışma modu vardır: otomatik çalışma ve manuel çalışma.

4. Güç şebekelerinin güç faktörünü 0,95 'ten fazla artırabilir

4.İşlem koşulları

1. Sıcaklık: -20 °C ~ 50 °C

2. Hava göreceli nem: ≤90% ( göreceli ortam sıcaklığı 20 °C ~ 25 °C)

3. Yükseklik: 2500m 'den fazla değil

4.Çevresel koşullar: Kapalı (kutunun içinde) montaj için uygun, yangın, patlama tehlikesi, ciddi kirlilik, kimyasal korozyon için uygun değildir

Ve şiddetli titreşimin meydana geldiği yer.

5. Montaj pozisyonu: zemine dikey eğim 5o 'yu aşmamalıdır

5. Teknik parametreler:

1. Nominal Voltaj: 380V

2. Dereceli frekans: 50Hz

3. Temizleme yöntemi: üç fazlı telafi ve tek fazlı telafi kombine.

4. Temizleme kapasitesi: 60KR ~ 390KR.

5. Temizleme yöntemi: döngüsel anahtarlama, kodlama anahtarlama, bulanık kontrol otomatik anahtarlama.

6. Kontrol fiziksel miktarı: reaktif güç veya reaktif akım

7. En hızlı yanıt süresi: ≤20ms

6. Kurulum ve commissioning

1. Kurulumdan önce kontrol edin

Ekipmanın sağlam olup olmadığını, rastgele bilgiler ve aksesuarların tamam olup olmadığını kontrol edin ve herhangi bir sorun bulursanız üreticiyle zamanında iletişim kurun.

2. Güç açmadan önce denetim ve deney

Ürün kurulduktan sonra, aşağıdaki öğelerin çalışmaya başlamadan önce denetlenmesi ve test edilmesi gerekir.

1)Dolabın kuru ve temiz olup olmadığını kontrol edin.

2)Elektrik bileşenlerinin işletim mekanizmasının esnek olup olmadığı, sıkışıklık veya aşırı işletim gücü olmamalıdır.

3)Ana elektrik bileşenlerinin açılması / kapatılmasının güvenilir ve doğru olup olmadığını ve yardımcı kontakların açılması / kapatılmasının güvenilir ve doğru olup olmadığını.

4)Aletin oranı ve polaritesi gösterir ve transformatör doğru olup olmadığını.

5)Otobüs bağlantısının iyi olup olmadığı ve yalıtım destekleri, montaj parçaları ve aksesuarlarının sağlam ve güvenilir olup olmadığı.

6)500 volt megaohm metre ile ölçülürken yalıtım direnci 10 megaohm 'dan az olmamalıdır ve elektronik cihazlar, kapasitörler ve bobinler gibi akım tüketen cihazlar tarama yaparken kesilmelidir.

3. Güç açma hata ayıklama

Otomatik reaktif güç dengeleme kontrolörü

Kontrolör, giriş, kesme eşiği, gecikme süresi ve aşırı voltaj eşiği için ilgili standartlara göre ayarlanmıştır ve yeniden ayarlanması gerekiyorsa, lütfen otomatik reaktif güç dengeleme kontrolörünün talimatlarına göre ayarlayın.

7. Kullanım ve bakım için tedbirler

1)Ürünün işletim, bakımı ve bakımı nitelikli elektrik personeli tarafından yapılmalıdır.

2)Bakım esnasında, güç kaynağı önce kesilmeli ve daha sonra telafi kapasitörü boşaltıldıktan sonra tamir edilmelidir.

3)Düzenli onarımlar yapın.

5)Tümleşik dağıtım kutusunun ana anahtarı bıçak anahtarını seçerse, kişisel güvenliğini sağlamak için bıçak anahtarı hiçbir yük durumunda bölünmeli ve kapatılmalıdır.

6)Kullanıcı, reaktif güç dengeleme cihazına sahip kapsamlı bir dağıtım kutusu seçerse, üründeki otomatik reaktif güç dengeleme kontrolörü talimat kılavuzuna sıkı bir şekilde çalıştırılmalı ve denetlenmelidir.

8.Şekil ve montaj boyutu
