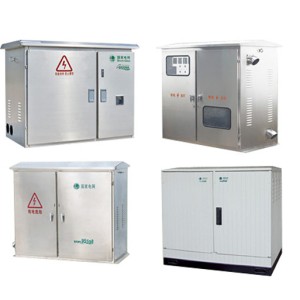

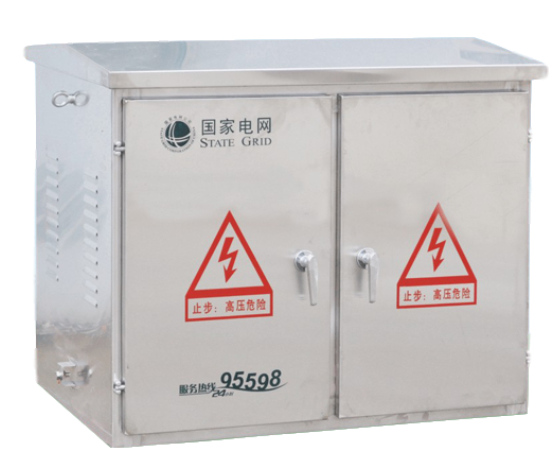

Ürün Genel Bakış:
JP serisi dış mekan düşük voltajlı entegre dağıtım kutusu, güç dağıtımını, ölçüm, koruma, kontrol ve reaktif güç dengelemeyi entegre eden yeni bir entegre kontrol kutusu türüdür, elektrik şebekesi inşaatı ve dönüşümünün gereksinimlerine göre tasarlanmıştır ve elektrik şebekesi operasyon deneyimi, güvenlik, ekonomi, makullık ve güvenilirlik ilkelerine uygun olarak, ve kullanıcı gereksinimlerine göre sızıntma koruma fonksiyonuna eklenebilir.Ürün yeni yapı, makul, yüksek koruma seviyesi, uygun montaj ve devreye alma, bakım ve bakım avantajlarına sahiptir. Mevcut güç şebekesi dönüşümünde ideal bir terminal düşük voltajlı tam ekipmanı setidir.
1. Uygulama kapsamı
JP serisi açık entegre dağıtım kutusu, kısa devre, aşırı yük, aşırı voltaj, sızıntma koruması ve diğer fonksiyonlarla açık kapsamlı güç dağıtım cihazını elde etmek için bir dizi ölçüm, çıkış, reaktif güç dengeleme ve diğer çok fonksiyonlardır, küçük boyut, güzel görünüm, ekonomik ve pratik, dış kutup üzerindeki transformatörün elektrik direğine monte edilmiş, Kentsel ve kırsal güç şebekelerinin dönüşümü için ideal güç dağıtım ürünlerinin yeni bir nesilidir.
2. Model ve anlamı
JP - □ / □
A:na devre şema numarası
Trafo kapasitesi
Entegre Dağıtım Kutusu
3. Normal Kullanım Koşulları
1. Ortam sıcaklığı: -25 °C ~ 40 °C.
2. Hava göreceli nem: günlük ortalama% 90 'dan fazla değil, aylık ortalama% 90' dan fazla değildir.
3. Yükseklik: 2000m 'den fazla değil.
4.Şiddetli titreşim ve şok olmadan ve aşındırıcı gaz olmadan bir yere kurulur.
Not: Yukarıdaki koşullar aşılırsa formülümle pazarlık yapabilirsiniz.
4. Teknik parametreler
Seri numarası | name | Birim | parameter |
1 | Transformasyon kapasitesi | KVA: | 30~400 |
2 | Nominal çalışma voltajı | V | A:C400 |
3 | Yardımcı döngü çalışma voltajı | V | A:C220, A:C380 |
4 | Rated frekansı | Hz | 50 |
5 | Rated Current | A: | ≤630 |
6 | Rated Leakage A:cting Current (İngilizce) | mA: | 30 ~ 300 ayarlanabilir |
7 | Koruma seviyesi | IP54 |
5. A:na devre şeması diyagramı
Not: Bıçak anahtarı veya bıçak erime anahtarı, model HD11F, HR5, HR6 ve diğer seriler olabilir;
Sigorta, model isteğe bağlı D220, CM1, NS, C45, D247 ve diğer sistemler;
A:C kontaktor, sinyal isteğe bağlı CJ20, B serisi, CJX2, CJ19 (switching electrofusion) ve diğer seriler;
sıfır-seviyes transformatör sızıntısı akım rölesi, model isteğe bağlı JD, LLJ ve diğer seriler;
A:kım transformatörü, model isteğe bağlı LM21 - 0.5, LMK - 0.66 ve diğer seriler;
Dalgalanma durdurıcıları, modeller isteğe bağlı FYS, Y3W ve diğer serilerdir;
Elektrik erimeci, model isteğe bağlı BSMJ, BCMJ ve diğer seriler;
Otomatik dengeleme kontrolörü, model isteğe bağlı JK1, JKG ve diğer seriler;
Temizleme döngülerinin sayısı 1-4 kez isteğe bağlıdır ve her seferin kapasitesi 3-20Kvar isteğe bağlıdır;
Buna ek olarak, kullanıcıların ihtiyaçlarına göre, sıcaklık ve nem kontrol cihazı isteğe bağlı olarak kutuya monte edilebilir ve temassız modül anahtarlama ve bileşikleme gibi kullanıcının gereksinimlerine göre telafi döngüsü anahtarlama formu kesilebilir ve kesilebilir
Switch değişimi, vb.
6. Kutu yapısının şematik diyagramı

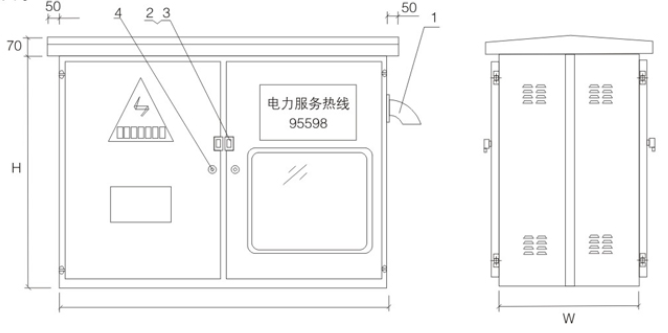

Yatay kabine form faktörü

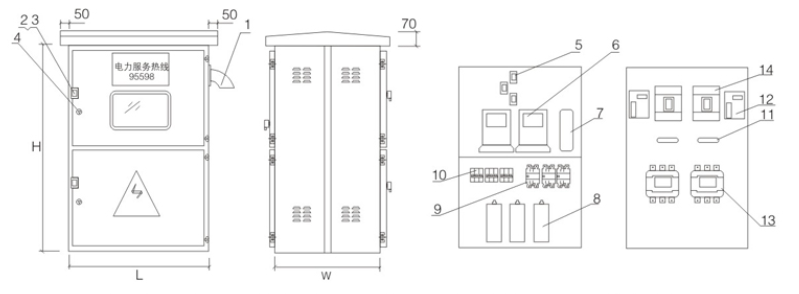

Dikey kabine form faktörü
1. Boru 2, kapı kilitleri (açık kilit) 3, kapı kilitleri yağmur kutusu 4, kapı kilitleri (gizli kilit) 5, akım transformatörü 6, metre 7, bağlantı kutusu 8, kapasitör 9, değişme füzyon kontaktor 10, küçük devre kesici 11, izolasyon anahtarı 12, sıfır dizi transformatörü 13, sızıntı akım devre kesici 14, çıkış A:C kontaktor 15, çıkış hava anahtarı
