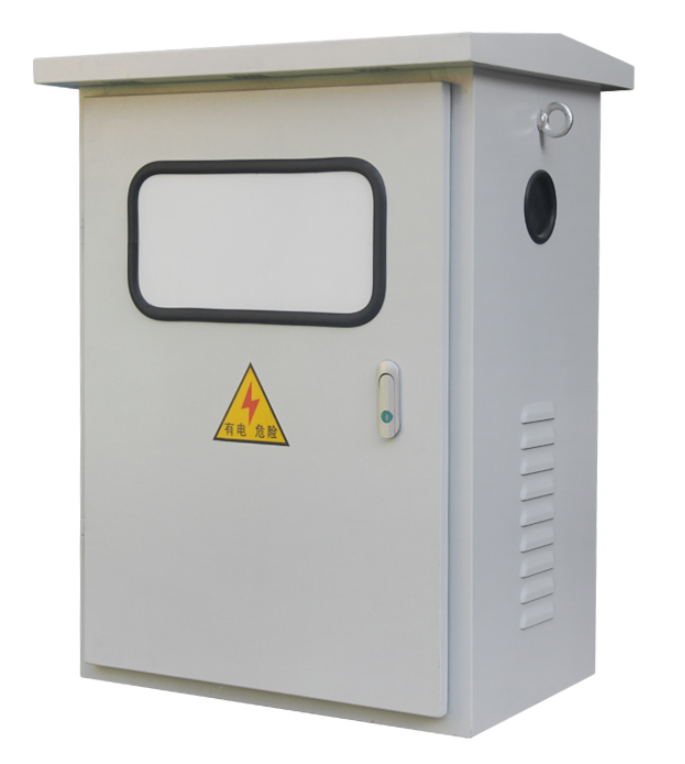

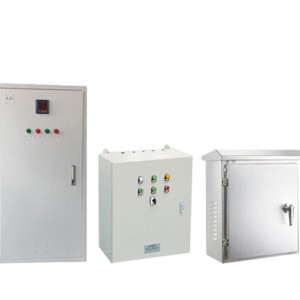

JXF düşük voltaj dağıtım kutusu

1. JXF düşük voltajlı anahtar cihazının çerçeveleri birleşik bir yapıdır ve temel iskelet C şeklindeki çelikten montaj edilmiştir. Dolap rafının tüm yapısal parçaları galvanizlenir ve temel dolap rafına, kendi kendine açılan kilitleme vidaları veya 8.8 derece altıgen cıvatalar ile, artı kapılar, bölümler, montaj braketleri ve tam bir anahtar dolapını montaj etmek için şema değişikliklerine karşılık gelen busbar fonksiyon üniteleri ile sıkıca bağlanır. Anahtar aygıtının iç boyutları, parçaları ve bölme boyutları tümü modüle edilmiştir (E = 25mm).

2. JXF tipi kombine düşük voltajlı anahtar donanımının her dolapı üç odaya ayrılır, yani yatay busbar odası (dolapın arkasında), çekmece odası (dolapın önünde) ve kablo odası (dolapın alt kısmında veya dolapın önünün sağ tarafında). Odalar çelik plakalar veya yüksek güçlü alev geciktiren plastik fonksiyonel plakalar ile birbirlerinden ayrılır ve anahtar elemanının uçan yayının veya otobüs ve diğer hatlar arasındaki kısa devre nedeniyle meydana gelen kazaları etkili bir şekilde önlemek için üst ve alt çekmeceler arasında havalandırma deliklerine sahip metal plakalar vardır.

3. JXF düşük voltajlı anahtar cihazının yapısal tasarımı, çeşitli giriş ve çıkış hattı şemalarının gereksinimlerini karşılayabilir: yukarı ve dışarı, yukarı ve dışarı, aşağı ve dışarı ve aşağı ve dışarı.

4. Kompakt tasarım: daha küçük bir alanda daha fazla fonksiyonel birim barındırır

5. Yapısal parçalar, modül olarak E = 25mm ile son derece çok yönlü ve esnektir ve yapı ve ekstraksiyon ünitesi sistem tasarımının ihtiyaçlarını karşılamak için keyfi bir şekilde birleştirilebilir

6. Otobüs, anti-arıza ark performansı olan ve işletim ve bakımı güvenli ve güvenilir hale getiren yüksek güçlü bir alev geciktiricisi ve yüksek yalıtım gücü plastik fonksiyon kartı ile korunmaktadır.

7.Çeşitli boyutların çekmece mekanik birbirine takma mekanizması standart düzenlemeleri karşılar ve güvenli ve güvenilir olan bağlantı, test ve ayrılma üç açık pozisyonu vardır.

8. Standart modül tasarımı: Koruma, çalışma, dönüştürme, kontrol, ayarlama, ölçüm ve gösterge gibi standart birimlerden oluşturabilir ve gereksinimlere göre keyfi bir şekilde montaj edilebilir.

9. Yüksek dayanıklılıklı alev geciken mühendislik plastiklerinin kullanımı, koruma ve güvenlik performansını etkili bir şekilde güçlendirir.

10. Yüksek derecede genelleştirme, standardizasyon ve kolay montaj. Güvenilir bir kalite güvencesi ile.

11. Dolab, çalışma ortamının farklı gereksinimlerine göre farklı koruma seviyelerini seçebilir.

12. Ekipman koruması sürekliliği ve güvenilirliği

1. Uygulama kapsamı

Bu ürün AC frekansı 50Hz ve 500V ve altındaki nominal çalışma voltajı olan devrelerde kullanımı için uygundur.Özel gereksinimler altında, koruma seviyesi knock-out delikleri ile IP5'e ulaşabilir ve çoklu boru giriş hattı, 400A'ya kadar maksimum değerlendirilmiş akımla canlı montaj açık delikli plakaları rezerve edebilir, bu özellikle sanayi ve madencilik otel kullanıcıları için uygun ve kutuları ölçmek için uygundur ve ürün kabuğu koruması IP53.

Ürün: IEC60439.1-1993 "Düşük Voltaj Anahtar Kontrol Ekipmanı" GB7251.1-2005 "Düşük Voltaj Anahtar Kontrol Ekipmanı" ile uyumlu.

2. Model ve anlamı

 Yapısal diyagramı of JX F ile □□□/□□ "JX, duvara monte edilmiş kontrol kutusu anlamına gelir; koruyucu tip için F; Minge kodu: 1- koyu menteşeyi gösterir, 2- açık menteşeyi gösterir; H - dolap yüksekliği; W - dolap genişliği; D - kutu derinliği; Montaj yöntemi: R gizlenmiş, M açık, W açık"

JX F □□□/□□

Montaj yöntemi: R gizlenmiş, M açık, W açık

Cabinet Depth (D)

Kabine Genişliği (W)

Kabine Yüksekliği (H)

Menteşesi kodu: 1 - Gizli bir menteşeyi gösterir

2 - Açık bir menteşesi gösterir

- Koruyucu bir tür gösterir

Wall Mounted Control Box (Duvar Montajlı Kontrol Kutusu)

3.Çevresel Kullanım Koşulları

1. Sıcaklık: ortam havası sıcaklığı geçmez 40 °C ve ortam hava sıcaklığının alt sınırı -50 °C'dir.

2. Sıcaklık: Havanın nispeten nem oranı maksimum sıcaklıkta% 50 'yi geçmez 40 °C ve daha yüksek göreceli nem 10 °C'de% 90'a kadar gibi daha düşük sıcaklıklarda izin verilebilir.

3. Yükseklik: Montaj alanının yüksekliği 2000m'yi geçmez.

4. Kurulum kategorisi: Sınıf II.

5. Kirlilik seviyesi: 3. seviye.

4. Yapısal özellikler

Yapı ince çelik plakalar, ölçüm aletleri, düğme göstergeleri ve kontrol anahtarları, vb. ile kaynaklanmıştır Kapıya monte edilebilir. Kontaktörler, güç kesiciler, terminal blokları vb. gibi diğer elektrikli ekipmanları kurulmalıdır.

Kutunun içindeki rafta. Kutu kabuğunun üst ve alt duvarlarında knock-down delikler vardır, bu da çeşitli elektrik ve kablo boru hatlarının özelliklerini kurmak için uygundur

5. Ana teknik parametreler

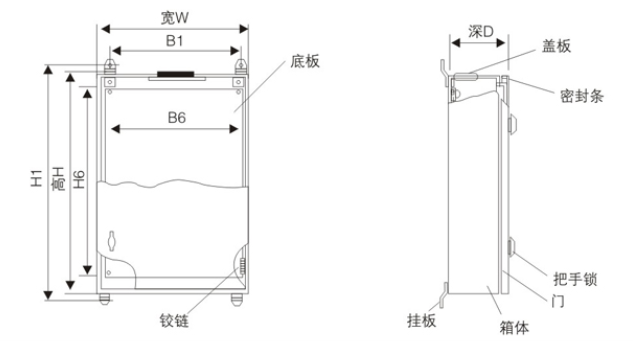

6.Şekil ve montaj boyutu

Outline installation şematik diyagramı

7. Ana teknik parametreler
