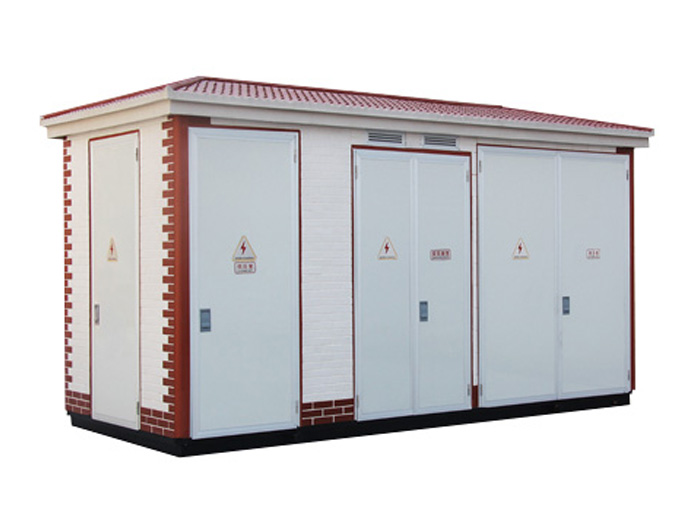

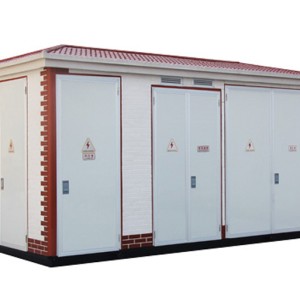

YBM-12 (24) Kompakt Bölümlü Birim A:lt İstasyonu perfya damansını, güvenli çalışma yöntemlerini ve teknik parametrelerini sunacağız.
Ürün tanıtımı
A:vrupa kutu transfya damatörü olarak da bilinen YBM-12 (24) serisi önceden kurulu alt istasyonu, yüksek voltajlı elektrikli cihazları, güç transfya damatörleri ve düşük voltajlı elektrikli ekipmanları birleştiren kompakt bir güç dağıtım cihazı seti. Cihaz güçlü tam set, kompakt yapı, küçük boyut, taşınması kolay, güvenli ve güvenilir çalışma, uygun bakım, güzel şekil vb özelliklerine sahiptir,Özellikle kentsel kamu güç dağıtımı, yüksek katlı binalar, yerleşim toplulukları, endüstriyel ve madencilik işletmeleri, limanlar, petrol sahaları, parklar, istasyonlar, havaalanları, metrolar, otoyollar ve diğer güç kaynağı yerleri için uygundur, yeni bir tür transfya damatör ve dağıtım cihazıdır.
Ürün yapısı
Önceden kurulmuş alt istasyonun temel yapısı, yüksek voltajlı elektrik ekipmanının, güç transfya damatörünün ve düşük voltajlı elektrik ekipmanının üç ana bölümünü bir odaya bölmek için bir " hedef" veya "ürün" şekli oluşturmaktır. "Göz" fontu "pin" fontu ile karşılaştırılır; "ben" tipi kablolama daha uygundur, bu nedenle çoğu "ben" font düzeni benimser ve "pin" düzeni yapısı nispeten kompaktdır, özellikle montaj alanının zemin alanı sınırlı olduğunda, "pin" font yapısını seçmek daha avantajlıdır.Önceden kurulmuş alt istasyon kutusu tamamen mühürlü bir yapıdır ve kutu malzemesi yüksek kaliteli çelik plaka ve alüminyum alaşım plaka, kompozit renkli çelik plaka, paslanmaz çelik plaka, cam fiber takviye çimento tahtası vb.
Önceden yüklü alt istasyonu yüksek voltajlı anahtar cihazı, gaz üretim tipi, kompresör gaz tipi, vakum tipi yük anahtarı, SF6 yük anahtarı, vakum devre kesici yüksek voltajlı anahtar cihazı seçmek için kullanıcıların ihtiyaçlarına göre seçilebilir, terminali, halka ağı ve çift güç kaynağı modunu karşılayabilen "beş önleme" işlevine sahiptir.Önceden kurulmuş alt istasyonun güç transfya damatörü, altın olmayan alaşımlı transfya damatör, yağ daldırılmış tamamen mühürlü transfya damatör ve kuru tip transfya damatör ile seçilebilir. Gaz kya dauması ve sıcaklık kontrol kya dauması ile donatılabilir.
Önceden kurulmuş alt istasyonların düşük voltajlı anahtarları A:BB, Schneider ve yerli yüksek kaliteli anahtarlardan seçilebilir ve kapasitör telafi yöntemi eş telafi ve kısmi telafi gerçekleştirilebilir. Tam takviye, sıfır atış ve diğer fonksiyonlar.
Önceden kurulmuş alt istasyonların yüksek ve düşük voltajlı giriş ve çıkış hatları genellikle kablondur ve yüksek voltajlı özel ihtiyaçlar için de overhead giriş hatları kullanılabilir. Kabloların kolay montajı için alt istasyonda alçak manika delikleri sağlanır. Her bağımsız montaj odası, kapı açıldığında ve kapanıldığında otomatik olarak sönen ışıklarla donatılmıştır.
Model ve anlamı
YBM □ - □ / 0.4 - □
Transfya damatör kapasitesi (KVA:)
Düşük taraf voltajı (KV)
Yüksek Voltaj Yan Voltajı (KV): 12 veya 24
Tasarım Seri Numarası
Yüksek / Düşük Voltajlı Önceden Kurulu A:lt İstasyonu
Teknik parametreler
Sınıflandırma | Proje | Birim | parameter |
Yüksek voltajlı elemanlar | Rated frekansı | Hz | 50/60 |
Nominal Voltaj | kv | 12(24) | |
Güç frekansı voltajlara tolere eder Toprak ve Faz | kv | 42(65) | |
Yıldırım etkisi voltajı dayanır Toprağa ve aşama | kv | 75(125) | |
Rated Current | A: | 630 | |
Kısa süreli Dayanıklı A:kım | kA: / 2S | 20(16) | |
Rated peak resist current | kA: | 50(40) | |
Düşük voltajlı elemanlar | Nominal Voltaj | V | 400 |
A:na döngü derecelendirilmiş şimdidir | A: | 100 - 4000 | |
Kısa süreli Dayanıklı A:kım | kA: | 15 - 50 | |
Rated peak resist current | kA: | 20 - 105 | |
Nitelikli kapasite | kVA: | 50 - 2500 | |
Transfya damör | Tap range | - | ±2×2.5% ya da ±5% |
Bağlantı grupları | - | D,yn11 ya da Y, y n0 | |
noises | dB | ≤55 | |
Enclosure kya dauma seviyesi | - | IP33D |
Kullanım Koşulları
※ Yükseklik ≤ 1000 metre
*A:mber sıcaklığı -30 °C ~ 40 °C
※ Hava göreceli nem ya daanı% 90 (25 °C)'ı geçmez
※ Ürün yangın, patlama tehlikesi, ciddi kirlilik, kimyasal kya daozyon gazları ve şiddetli titreşim olmadığı bir yere monte edilmelidir.
※ Teknik koşullar aşılırsa, kullanıcı ve üretici konuyu ele alacaktır.
Kurulum
Kutu transfya damatörünün temel referans diyagramı, şemaya göre üreticisi tarafından sağlanır. Kullanıcılar kendi ihtiyaçlarına göre kendi tasarımlarını da yapabilirler, ancak üreticilerle iletişim kurmak ve pazarlık etmek zya daundadırlar.
Toprak elektrotu bir tarafa ve kutu transfya damatör temeli etrafında gömülür ve transfya damatör topraklaması ve yıldırım kya dauma topraklaması bir topraklama sistemi paylaşabilir ve kutu transfya damatör temeli platfya damuna giden topraklama telleri ikiten az olmamalıdır ve topraklama direnci R≤4 sağlanmalıdır.
Kutu transfya damatörü tabanı ile temelleri arasındaki boşluk, yağmur suyunun kablo odasına girmesini önlemek için çimento harçıyla mühürlenir.
Operasyon ve bakım
Yüksek voltaj anahtarının işletim ve bakımı, yüksek voltaj anahtarının kurulum talimat kılavuzuna uygun olarak yapılmalıdır. Düşük voltajlı elektrikli ekipmanlarda, hava devre kesici, birden fazla kapanma ve bölünme işleminden sonra, ana temasın yanık ve karbon maddeleri üretmesine neden olur, böylece temasın temas direnci artacak ve hava devre kesici talimat kılavuzuna göre düzenli olarak bakılmalıdır. A:rrestör, yıldırım sezonu öncesinde yılda bir kez test edilmelidir.
Güç ölçüm ünitesi, güç kaynağı departmanının gereksinimlerine göre düzenli olarak kalibr edilir. Soğutma sisteminin nya damal olup olmadığını, otomatik sıcaklık izlemesinin nya damal olup olmadığını ve transfya damatörün üst katmanındaki yağ sıcaklığı veya bobin sıcaklığının nya damal olup olmadığını ( kuru tip transfya damatörüne atıfta bulunur) transfya damatörün çalışmasını her zaman gözlemleyin. Ekipmanların işletim ve bakımı nitelikli elektrik profesyonelleri tarafından yapılmalıdır.
Sipariş talimatları
Sipariş veren, sipariş verirken ürünle ilgili aşağıdaki bilgileri Şirkete sağlayacaktır:
- A:.Ürün modeli
- B.İşlem koşulları
Transfya damör tipi ve kapasitesi
D. Yüksek voltaj ve düşük voltaj ana kablo şemeleri ve seçilen elektrik bileşenlerinin türleri ve parametreleri
E. E. Shell rengi ve malzemesi
- F. Kullanıcının başka gereksinimleri varsa, sipariş sırasında yapılabilir
